电气装配实训设备

电气装配实训设备

电气设备安装实训设备由厚钢板作制做的多作用组装板（网孔板）实训台和开关电源设备等构成。实训时选择的各种元器件、元器件和构件，可便捷地组装在网孔板上，便捷灵活。

依据教学和实训的需要，选择不同的元器件、元器件和构件，可开展不同课程内容模块，不同项目的实训，电气设备安装实训设备可用范围广，可进行的教学具体内容和实训项目多。使用结束的元器件、元器件和构件，从实训台上拆下，集中化存放，毁坏和遗失少。一个实训场地，能够进行几个专业的教学和实训，经济可用。对实训场地不多、教学经费预算投入受限定的学校，电气设备安装实训设备是一种理想化的职业类型教育实训设备。

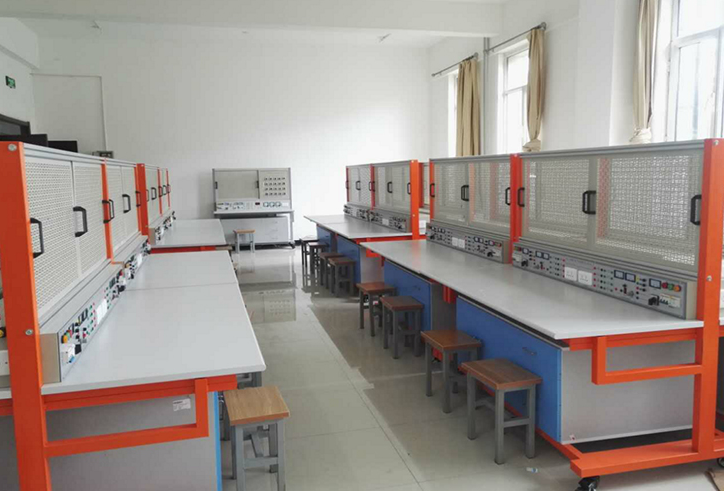

一．电气设备安装实训设备外形

二．设备技术指标值1.外型：总体尺寸1640mm×700mm×1638mm；

2.实训台架的原材料：厚钢板、铝铝合金结构；

3.开关电源(双面具有同样资源)：1)键入：三相AC380V±10%50HZ三相五线；2)固定不动交流导出：三相五线380V接插式2组、220V接插式2组。3)可调直流导出：0～24V/2A持续可调2组（含有指针电压、指针电流量表实时监管开关电源变化）；

4.插口及仪表：指针式电压表2只，时时刻刻监管电网电压变化；

5.保护：熔断器作短路故障保护，断路器具有过载保护，走电电源开关具有走电保护作用，走电保护姿势电流量≤30mA。

6.4只5408二极管，用以耗能制动的整流器电源电路；7.三只75Ω/75W电阻器用以电动式机降血压运行、一只10Ω/25W用以异步电动式机的耗能制动。

三、设备结构作用本实训台由实训屏（内置开关电源）、实训桌、实训储物柜三大部分构成。

1、以30mm×30mm成形方钢作为设备主要架构原材料；实训屏、地界选用电焊焊接联接、关键位置选用三角筋用内六角螺丝结构加固联接，表面经高溫喷塑处理，美观大方且有效具有防锈绝缘层的作用；由两条35mm×35mm铝铝合金型材及滑槽构成网孔板固定不动机构；固定不动机构的下方每面是铁制双工位开关电源箱，每工位开关电源箱的部署先后为开关电源保护设备、开关电源标示设备、开关电源导出；

2、实训桌桌面选用25mm麻深灰色高相对密度层销钉封边特制，有效提升绝缘层级别；试验桌底部装有最少4个导向性轮，便捷实训台架移动；

3。实训储物柜选用标准结构和抽屉式，左侧有3层抽屉，用以储放工具及其实训材料；右侧的双拉门式设计。实训储物柜的部位可依据需要灵活调节，外形尺寸为：1300mm×800mm×510mm。

3、网孔板2块：选用数控冲床精生产加工而成，网孔遍布合理、匀称。孔径统一，可在上面组装的原气件包含各类低压电气设备、PLC、单片机设计、变频器、触碰屏等。网孔板薄厚1。5MM，尺寸774*580MM四、参照实训项目1．电工布线加工工艺实训2．两个电源开关控制一盏灯配电线路训练

3．声控电源开关控制白炽电源电路训练

4．二地控制一盏灯电源电路训练

5．三地控制一盏灯电源电路训练

6．日光灯配电线路布线训练

7．单相电度表直接组装布线

8．单相电度表经电流量互感器组装布线

9．室内照明灯具电源电路组装训练

10．配电设备板组装训练

11．交流负荷电输出功率的精确测量

12．三相异步电动式机直接运行控制

13．三相异步电动式机触碰器点动控制配电线路

14．三相异步电动式机触碰器自锁控制配电线路

15．三相异步电动式机Y/△全自动控制配电线路

16．用倒顺电源开关控制三相异步电动式机正反转配电线路

17．触碰器互锁的正反转控制配电线路

18．按钮互锁的三相异步电动式机正反转控制配电线路

19．双向互锁的三相异步电动式机正反转控制配电线路

20．三相异步电动式机多地控制

21．工作台全自动往返控制配电线路

22．三相异步电动式机串电阻器降血压运行控制配电线路

23．三相异步电动式机耗能制动控制配电线路

24.双速电机的控制配电线路

六、电气设备安装实训台元元器件配备明细（1台）
