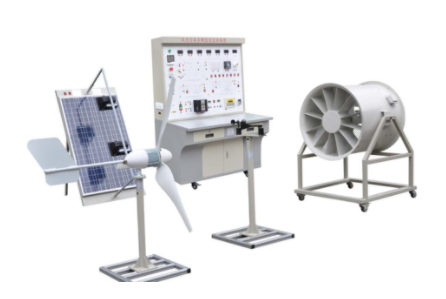

系统实训应用范围：主要朝向职高、高校、研究生、企业技工以风力发电量和阳光能离网、并网发电量为主导课题的研究和培训。3.png风光相辅相成发电量实训台
一、实训运作技术条件（单相导出）
1、1、发电量模块风能◆风洞调速范围：0～13m/s◆风力发电量机额定导出电压：12VDC，输出功率：400W◆风机种类；永磁同歩发电量机，上风式◆运行风速；3.58m/s◆风叶材质：碳光纤化合物光能◆光伏模块输出功率：100Wp1组◆光伏模块导出工作电压：17.5VVDC◆光伏模块工作电流量：5.56A最高值◆仿真模拟灯源模块：1000W
1、2、充电模块◆工作电压：12VDC◆充电输出功率：400W◆充电方式：PWM脉宽调制◆充电最大电流量35A◆过放保护电压11V◆过放恢复电压12.6V◆导出保护电压16V◆卸载开始电压（出厂值）15.5V◆卸载开始电流量（出厂值）15A◆保护作用：蓄电池过充电、蓄电池过充放电、蓄电反接、负荷超重、防雷、风机限流、风机全自动刹车和手动式刹车。
1、3、电力工程蓄能模块（机内）◆蓄电池种类：免维护保养胶体蓄电池◆蓄电池组容积:12V/100Ah◆蓄电池总数：1个
1、4、DC-AC逆变模块(机内）离网模块◆直流键入电压：10.8～14.4VDC◆额定蔬出输出功率：300W◆导出电压：110VAC◆頻率范围：50Hz◆工作效率：85%◆输出功率因数：>0.88◆波型失真率≤5%◆工作环境：环境温度-20℃～50℃◆相对环境湿度：﹤90﹪（25℃）◆保护作用：正负极反接、短路故障、过热、超重保护并网模块1、6级输出功率检索作用在全自动调节的过程中，会见到LOW灯不断的闪烁，输出功率会由0作为起始点，向最大输出功率点增加导出输出功率，重启最多为6次，随后进到输出功率锁住情况，锁住时ST灯长亮。在开展6级输出功率检索程序时，所需的时长为10分钟。
2、宽电压键入（15-62VDC）◆DC电压键入：15-62VDC3、二级输出功率变压变换
◆高频率双重并网，单边并网作用
◆高频率直接调制，AC半波生成
◆双重并网方式：直接负荷耗费，逆向传送AC电流量
◆单边并网方式：直接负荷耗费，严禁逆向传送AC电流量
4、多頻率导出作用，可可用于50Hz/60Hz頻率的AC交流电
◆頻率范围：45Hz~63Hz
◆直接联接到阳光能电池板（不需要联接电池）
5、选用了精准的动态性压差型MPPT作用、APL作用，全自动把阳光能板的输出功率调节到最大导出，只需将阳光能板直接联接到并网逆变器上，无需再联接电池。
◆压差型MPPT：精准度为0.1V
◆输出功率锁住：10W（AC交流导出）
6、交流电0角相高精度全自动检验交流电的0角相经防护变大后键入到MCU开展高精度检验分析，相移率只有<1%，进而实现了高精度同相调制交流电并合导出作用。
◆交流相移：<1%
◆过零保护：0.2VAC
◆交流转换：50Hz/60Hz
7、同歩高频率调制在并网的过程中，一般是选用同角相并网（即两交流电的相位差彻底等于0时，用电源开关将两交流电并合）而本产品是先将交流电整流器为100Hz的半周波交流电，再将本机产生的高频率电流量在电源电路中与100Hz的半周波交流电产生并合，实现高频率调制。
◆调制生成：半波全桥调制生成（100Hz/120Hz）
◆生成方式：MOSFET全桥
◆高频率頻率：50KHz
8、导出纯正正弦波
◆选用SPWM直接产生纯正正弦波导出。
◆导出波型：选用相辅相成PWM推挽，纯正正弦波
◆转化成方式：提高型快速SPWM
9、阳光光度全自动认知作用最新的光度认知计算技术，阳光光在阳光能电池板上的照射视角、阳光照射强度的不同而产生不同的电流量导出，选用了优秀的中央处理器计算出其不同的阳光照射度，可直接在LCD上显示出来，能够形象化的见到阳光光感的强度单位，使用更加便捷。
◆光度抽样：输出功率点抽样。
◆高精度AD抽样：積分AD抽样方式
10、输出功率全自动锁住（APL）在不同的电流量强度的起伏下，就需要用到了MPPT作用，当MPPT作用调节到了最大输出功率点时，本产品全自动把输出功率锁住在最大的输出功率点上，使导出的输出功率更加稳定。
◆输出功率锁住：MPPT的最大取点值
◆全自动融入不同的负荷输出功率因数
◆融入于任何的输出功率负荷。
◆恒流，恒输出功率
11、电网有常见故障时全自动关掉导出
◆当市电电网断电或电网有常见故障时，逆变器会全自动关掉导出。
12、电流量限定保护
◆稳定的导出输出功率，而不容易出现超重，过流状况。
13、最大输出功率点跟踪（MPPT）电流量强度，电压不断的变化下，假如并没有输出功率点跟踪的话便会出现很多问题，以前一般是选用一个阳光能控制器，本产品选用了高精度的MPPT计算输出功率，全自动而实时的把阳光能板的导出输出功率调节在最大的导出点上，进而实现了稳定的导出目的。
