一、简述
本实训设备是为各航海职业类型学校船舶电气设备专业和轮机工程等专业，社会船舶造修单位，船员培训机构的教学及培训考评而研制的。它可用于课堂演试，轮机电气设备控制的操作及培训见习。当下阶段，船舶电气设备拖动设备大多数仍以继电触碰器控制配电线路为主导，大部分船舶设备要常常使用、持续工作或经常操作，免不了出现比较高的常见故障率，就要求轮机工作人员深入了解电气设备配电线路，以做到迅速排故的目的。
二、产品特点

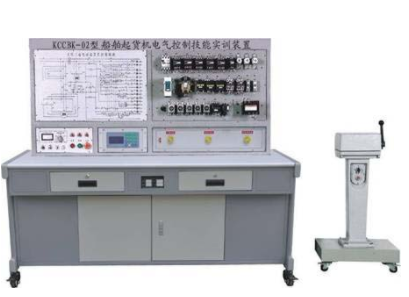

1.将起货机控制电源电路的所有电气设备元器件组装在面板表面，能够直接观查其姿势情况；
2.面板上印有起货机控制基本原理图、常见故障点遍布及标示灯；3.选用工业级的船用主令控制器控制设备，以做到仿真模拟现场操作的目的；4.配有专业设故排故设备可仿真模拟所有普遍的电气设备常见故障，可防止直接触碰强电，安全靠谱。
三、技术特性1、键入开关电源：AC380V±10%50Hz2、工作环境：环境温度-10℃～+40℃，相对环境湿度＜85%（25℃）海拔＜4000m3、设备容积：＜1kVA4、外型尺寸：1572mm×718mm×1522mm四、设备构成和配备
开关电源控制面板（铝质面板）
(1)交流开关电源（含有走电保护措施）取自市电。
(2)人身安全安全保护体系电压型走电保护器：对配电线路出现的走电状况开展保护，使控制屏内的触碰器跳电，断开开关电源。电流量型走电保护设备：控制屏内漏电流量超出一定值，即全自动断开开关电源，保护人身安全安全。
2.起货机电气设备配电线路图面板上印有起货机控制配电线路的基本原理图和常见故障设定点，组装有起货机各个汽车继电器、触碰器的姿势标示灯，标示灯能够标示汽车继电器、触碰器的相应姿势。可形象化地看得出起货机控制回路的工作过程。
3.起货机电气设备配电线路元元器件区面板上装有断路器、熔断器、触碰器、热汽车继电器和变压器等元器件，可形象化的观察其姿势状况。
4.电动式机和主令控制器起货机电动式机选用三速鼠笼式异步电动式机仿真模拟；风机用以起货机的散热。主令控制器用以控制起货机的调节操作。
5.常见故障电源开关箱配有16个电源开关，用以常见故障设定和仿真模拟热汽车继电器姿势和过电流量汽车继电器姿势。
6.实训桌实训桌为铁质两层亚光密纹喷塑结构，桌面为防火安全、防潮、耐磨高相对密度板，结构牢固，样子似长方体，造型设计美观大方；配有两个大抽屉，各自用以置放工具及材料等。桌面用以组装开关电源控制屏，并给予一个宽敞舒服的工作台面。实训桌还配有四个万向轮和四个固定不动调整机构，有利于移动和固定不动。
五、实训项目
了解常见低压家用电器的结构、基本原理
2.了解起货机控制电源电路基本原理图
3.船用主令控制器的使用
4.轮机员调节货品操作训练
5.配电线路上普遍常见故障清除
船舶起货机的工作原理主要是利用起重机的运动来实现货物的吊装和转移。一般而言，船舶起货机由起重机、回转机构、支承装置和电气控制系统等组成。
起重机是船舶起货机的核心部件，它通常由起重机臂、吊具、钢丝绳和起重机械构件等组成。起重机臂可以实现向上和向下的升降运动，同时可以通过回转机构实现水平方向的回转。吊具则是用来固定货物并进行吊装的工具，常见的吊具有钢钳、电磁吸盘和夹具等。
回转机构是用来实现起重机的回转运动的装置，通常由回转机构底座、回转机构架和齿轮传动等组成。它可以使起重机在水平方向上进行回转，从而实现对货物的转移。回转机构底座通常采用圆形结构，可以提供良好的支撑和稳定性。
支承装置是用来支撑和固定起重机和回转机构的装置，通常由支承架和支承轴承等组成。支承架是用来承载起重机和回转机构的重量的结构，它需要具有足够的强度和刚度。而支承轴承则是用来支撑起重机和回转机构的旋转运动的，它需要具有良好的承载能力和运动平稳性。
电气控制系统是用来对船舶起货机进行控制和调节的系统，通常由控制柜、电气元件和传感器等组成。它可以实现对起重机和回转机构的升降、回转、起重速度和运动轨迹等参数的控制。
此外，船舶起货机通常由起重机、升降机、传送带和控制系统等组成。在操作过程中，首先通过控制系统将起重机臂和升降平台调整到合适的位置；然后，起重机臂通过水平旋转和垂直升降，将货物从船舶的货舱或甲板上提起；接下来，起重机臂将货物移动到升降平台上，升降平台通过电动机的驱动下将货物升起；最后，升降平台将货物放置在码头或其他目的地上，并通过传送带将其传送到指定位置。
总的来说，船舶起货机的工作原理就是通过各种组件的协同工作来实现货物的吊装和转移，提高了装卸效率，减少了人力劳动和物料损失。
