一、概述

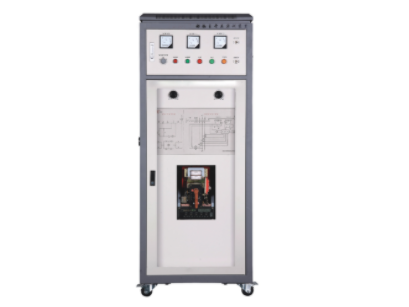

本设备是为各航海职业类型学校的船舶电气设备专业和轮机工程等专业，社会船舶造修单位，船员培训机构的教学及培训考评而研制的。它可用于课堂演试，船舶主电源开关的操作及培训见习。
二、产品特点
面板上印有主电源开关控制电磁合闸基本原理图和脱扣示意图
2.配有电压表电流量表来标示三相电压和电流量
3.配有遥控分合闸按钮和分合闸标示灯三、技术特性1.键入开关电源：AC380V±10%50Hz2.工作环境：环境温度-10℃～+40℃相对环境湿度＜85%（25℃）海拔＜4000m3.设备容积：＜1.5kVA4.外型尺寸：700mm×600mm×1700mm
四、设备构成和配备
1.开关电源电源开关用带走电保护的气体电源开关控制柜子的总开关电源，柜子顶端装有风扇，当柜内环境温度偏高时开启风扇，为控制柜散热。
2.操作电气设备配电线路图面板上印有主回路控制配电线路电磁合闸基本原理图及脱扣示意图，可形象化地看得出DW95控制回路工作基本原理。
3.断路器控制配电线路检测仪表区面板上装有一个电压表和一个波段电源开关用以标示三相电压，三个电流量表用以标示三相电流量，这些元元器件都直接组装在面板表面。面板上还装有工作标示灯、操作按钮，用以对断路器情况的标示和控制。
4.船用万能式气体断路器选用DW15系列产品真实元器件，合乎具体现场操作训练。
5.自耦调压器系统配有自耦调压器仿真模拟电网电压的欠压失压，使断路器的保护设备姿势。
6.常见故障设定、清除箱可由箱内的设故电源开关任意设定常见故障，由箱面板上的排故按钮开展排故，常见故障标示灯用于标示设排故情况，并配有计数器用于显示排故频次。
五、实训项目
了解万能断路器的工作基本原理
2.船用万能断路器分合闸操作3.船用万能断路器保护操作
船舶主开关实训装置的主要功能是帮助学生了解和掌握船舶主开关的结构、工作原理和操作技能，以及相关的维护技能。具体来说，它包括以下几部分：
电源开关：这是用来控制柜子的总电源的开关，采用带漏电保护的空气开关。当柜内温度偏高时，可以打开风扇进行散热。
操作电气线路图：面板上印有主回路控制线路电磁合闸原理图及脱扣示意图，可以直观地看出DW95控制回路的工作原理。
断路器控制线路测试仪表区：面板上装有一个电压表和一个波段开关，用于指示三相电压；还装有三个电流表，用于指示三相电流。这些仪表都直接安装在面板表面。面板上还装有工作指示灯和操作按钮，用于对断路器状态的指示和控制。
船用万能式空气断路器：采用DW95系列真实元件，符合实际现场操作训练。
自耦调压器：系统配有自耦调压器来模拟电网电压的欠压失压，使断路器的保护装置动作。
总的来说，船舶主开关实训装置是一种非常实用的教学设备，对于船舶电气专业和轮机工程专业的学生来说，掌握这种装置的操作和维护技能是非常重要的。
