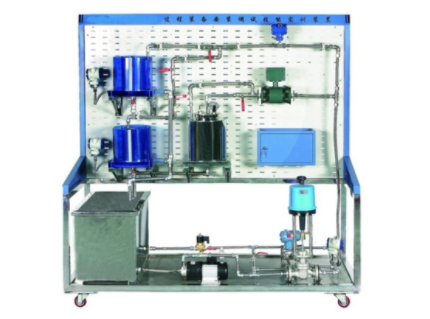

过程装备安装调试技术实训装置是一种用于实训教学的设备，它主要由被控对象（不锈钢框架）以及包含动力系统、水箱、储水箱、压力变送器、涡轮流量计、差压变送器、孔板流量计、Pt100和K分度热电偶、电动调节阀等部件组成。
这种装置能完成液位、压力、流量、温度传感器、变送器、管道阀门以及动力系统等安装和调试操作，设计思想上以实际安装调试技能为主，着重培养学生的动手能力。它完全满足《自动化装置安装与调试》、《过程仪表安装与维护》以及《仪表维修工操作实训》等课程实训教学的需要。主要培养面向自动化、建筑、化工、冶金等行业的大、中型企业，从事自动化仪表的安装、维护、调试以及工业自动化仪表维修等工作的技术工人。
一、产品简述
生产过程全自动化仪表控制技术，普遍应用于化工、原油、冶金、电力工程、建筑、瓷器、制药业、轻纺和食品类等行业。由于科学技术的发展，对全自动化仪表过程装备的组装与调节提出了更高的要求。本实训设备主要能进行液位、压力、总流量、环境温度传感器器、变送器、管路阀门及其驱动力系统等组装和调节操作的专业技能实训：
1.检验仪表组装仪表组装施工工作人员，不但要把握各类仪表基本工作基本原理、校准和调节方式，还应当懂得全自动化仪表工程组装施工规范、施工程序。学会看施工图，把握组装专业技能。同时还需要具有钳工、管工、电工、焊工等技术工种的一般加工工艺知识和专业技能，懂得安全施工常识，铭记安全施工关键性，严格按施工图、施工规范施工，使全自动化工程安全靠谱、精确测量精确、检修便捷、齐整美观。
2.检验仪表调节仪表调节工作人员不但要了解和了解被检控目标的情况和仪表工作的环境，还需要了解和把握仪表结构、工作基本原理及特性。持续汇总和累积仪表调节经验，确保生产安全、高品质、高效正常运作。
3.管路阀门及其驱动力系统的组装调节管路阀门及其驱动力系统的组装是开展仪表组装和调节的基础，是更好地锻练学生动手能力能力的环节，也是其他检验仪表运作的必经阶段。本实训设备彻底满足《全自动化设备组装与调节》、《过程仪表组装与维护保养》及其《仪表检修工操作实训》等课程内容实训教学的需要。主要培养朝向全自动化、建筑、化工、冶金等行业的大、中型企业，从业全自动化仪表的组装、维护保养、调节及其工业全自动化仪表检修等工作的技术职工。
二、系统特点1.实训目标敞开式结构设计，形象化性强，有利于了解2.所采用的仪器设备仪表的主要参数和特点合乎系统的设计要求，实训实际效果理想化3.仪器设备仪表的可拆装性，加重了学生对工程仪器设备仪表的了解，特别是在对仪器设备的工作基本原理的了解4.实训设备通过带迅速连接头的塑料软管随意联接和设计，不但锻练了学生的动手能力能力，也使学生对系统有了深入的认识。
三、技术特性1.键入电压：单相三线～220V±10％50Hz2.设备容积：≤3kVA3.工作环境：环境环境温度范围为-5℃～+40℃相对环境湿度＜85%（25℃）海拔＜4000m4.总体尺寸：179cm×75cm×178cm
四、系统构成被控目标（不锈钢架构）：1.驱动力系统：1套2.储水箱：2套3.锅炉：1套4.蓄水箱：1套5.液位：2路压力变送器开展储水箱液位检验6.总流量：选用涡轮总流量计和电磁总流量计对管路总流量检验7.压力：电容器式差压变送器精确测量电动式阀两端的压力8.环境温度：选用PT100开展环境温度检验9.电动式调整阀：1个，通过更改阀门尺寸来控制管道总流量尺寸（控制系统中的变频器一样能够对管道总流量尺寸开展控制，电动式调整阀与变频器可任选其中一种作为控制总流量的执行器，也能够两种均选）10.管道：塑料软管和管路若干11.阀门：若干
