电气控制技能实训装置包括以下部分：
实训桌：铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。
网孔板：电气控制线路元器件都装在网孔板上，操作方便，更换便捷，易于扩展功能或开发新的实训项目。
实训元器件：例如变压器、二极管、电阻等。
PLC主机。
电源部分：每组提供线电压380V或相电压220V两种电源、单相电源插座、线电压输入指示表，每组还提供3V、6V、9V、12V、18V、24V、36V低压交流电源。另外还有恒流稳压电源，电压0-30V，电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。
漏电保护：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮可切断实训台总电源。
一、作用简述
对于煤矿业中常见电动式机的电气设备控制而设计的，可进行典型矿山开采电气设备设备电气设备控制实训。设备选用配电设备柜形式、资源开放，可充分培养学生的具体动手能力能力，可用于煤矿业电工及专业工作人员的培训和考评。
二、技术特性及配备

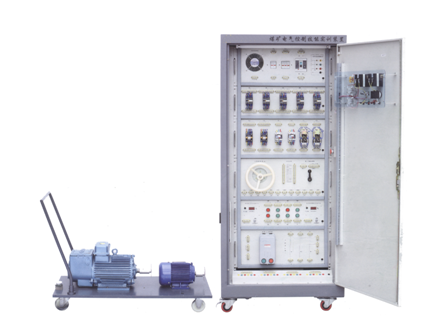

柜体：左、右柜壁为两层亚光密纹喷塑结构，双面柜门设计，冷轧厚钢板、铝型材质；柜体后下侧留有开关电源键入线。
2.柜门：装有1只交流电压表、1只交流电流量表、电压标示转换电源开关；控制柜的供电系统急停按钮和启停电源开关控制，通过电压标示转换电源开关可各自标示电网的UUV、UVW、UWU线电压值；装有交流电流量表，用于监控负荷尺寸。
3.柜内布局：柜内已组装有断路器、熔断器、触碰器、汽车继电器、气体减振式时长汽车继电器、按钮电源开关、数据信号标示灯、热汽车继电器、电磁运行器、Y/△运行器、自耦变压器等各种实训元元器件、且所有元器件的布线都在布线端子排上开展，进而防止了因长期性在元器件本身开展走线而造成其毁坏，通过走线槽开展加工工艺布线。
4.电机：三相鼠笼式异步电动式机：1.1kW380V/△4极；三相线绕式异步电动式机：YZR112M-4-1.5kW1410r/min380V/Y
三、实训项目
1．三相鼠笼式电动式机点动控制配电线路
2．三相鼠笼式电动式机自锁控制配电线路
3．三相鼠笼式电动式机正反转控制配电线路
4．两台电动式机的次序运行、泊车控制配电线路
5．三相鼠笼式异步电动式机含有点动的正反转控制配电线路
6．三相鼠笼式电动式机星/三角运行配电线路
7．三相鼠笼式电动式机自耦减压运行配电线路
8．磁力运行器控制的鼠笼式异步电动式机的运行配电线路
9．磁力运行器控制的鼠笼式异步电动式机的正反转配电线路
10．绕线式异步电动式机的电气设备控制配电线路
11．风电闭锁电气设备控制配电线路
12．瓦斯电闭锁电气设备控制配电线路
13．风、电瓦斯闭锁电气设备控制配电线路
