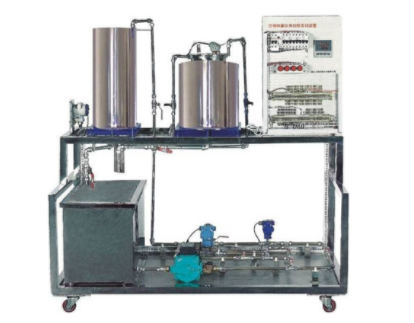

过程测量仪表技能实训装置是一种用于实验室教学的设备，主要用于测量各种过程参数，如温度、压力、流量、液位等。
这种装置具有灵活的安装方式，可以通过工厂管道或气体容器直接安装，并可以配置各种形式的传感器。此外，它还支持多种控制和传输协议，如MODBUS、HART、Profibus DP等，可实现远程监控和控制。这种实训装置的设计也结合了职业院校《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲的要求，帮助学生掌握有关过程仪表的测量及自动化仪表的安装、测量及使用等技能。
一、产品简述
本实训平台的设计融合了当下阶段职业类型学校《化工精确测量及仪表》、《过程仪表精确测量》、《过程检验仪表》及其《仪表精确测量工操作实训》等课程内容实训考试大纲的要求。通过该实训设备的使用和学习，学生能够把握相关过程仪表的精确测量及全自动化仪表的组装、精确测量及使用。
二、系统特点1.目标系统为不锈钢架构，所有元器件均为不锈钢原材料设计2.传感器器的二次精确测量仪表组装在网孔板上，便捷学生在现场开展各项操作3.控制部分选用不锈钢网孔板，将现场数据信号通过布线端子排直接接到精确测量仪表，提高了学生的动手能力能力，同时对于现场仪表的布线更为形象化明了4.目标系统设计美观，开放性好，为学生实训给予了一个较好的实训目标
三、技术特性1.键入电压：单相三线～220V±10%50HZ2.工作环境：环境环境温度范围为-5℃～+40℃相对环境湿度＜85%（25℃）海拔＜4000m3.总体尺寸：160cm×75cm×154cm4.设备容积：≤3kVA
四、系统构成被控目标（不锈钢架构）：1.驱动力系统：1套2.储水箱：2套3.蓄水箱：1套4.液位：1路压力变送器开展储水箱液位检验5.总流量：1路涡轮总流量计开展管路总流量检验6.压力：1路差压变送器开展阀门前后端压力差检验7.环境温度：共2路，1路PT100和1路K分度热电偶对各自的物质环境温度检验8.管道：若干9.阀门：若干控制系统（网孔板）：1.网孔板：1套2.走电保护器：5个3.电源开关开关电源：1个4.单相调压模块：1个5.K分度热电偶冷端赔偿器：1个6.布线端子排：若干7.智能化仪表：1个零配件：常见工具及设备配套设施件
五、实训项目1.实训设备的结构构成和系统认识2.传感器器工作基本原理的认识（1）压力变送器的工作基本原理认识（2）涡轮总流量计的工作基本原理认识（3）差压变送器的工作基本原理认识（4）PT100热电阻器的工作基本原理认识（5）K分度热电偶的工作基本原理认识3.传感器器组装精确测量专业技能实训（1）压力变送器的检验（2）涡轮总流量计的检验（3）差压变送器的检验（4）PT100铂电阻器的检验（5）K分度热电偶的检验
