过程测量仪表技能实训装置

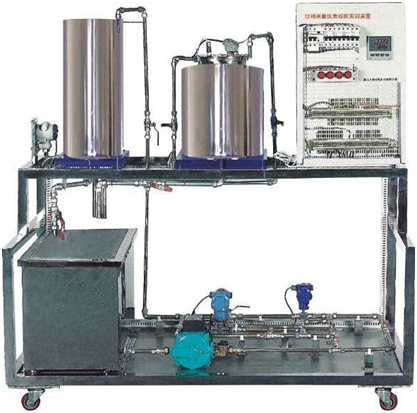

KCGK-02型过程测量仪表技能实训装置

一、产品概述

本实训平台的设计结合了目前职业院校《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲的要求。通过该实训装置的使用和学习，学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用。

二、系统特点

1.对象系统为不锈钢框架，所有器件均为不锈钢材料设计

2.传感器的二次测量仪表安装在网孔板上，方便学生在现场进行各项操作

3.控制部分采用不锈钢网孔板，将现场信号通过接线端子排直接接到测量仪表，增强了学生的动手能力，同时对于现场仪表的接线更加直观明了

4.对象系统设计美观，开放性好，为学生实训提供了一个较好的实训对象

三、技术性能

1.输入电压：单相三线～220V±10%  50HZ

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.整体尺寸：160cm×75cm×154cm

4.装置容量：≤3kVA

四、系统组成

被控对象（不锈钢框架）：

1.动力系统：1套

2.水箱：2套

3.储水箱：1套

4.液位：1路压力变送器进行水箱液位检测

5.流量：1路涡轮流量计进行管道流量检测

6.压力：1路差压变送器进行阀门前后端压力差检测

7.温度：共2路，1路PT100和1路K分度热电偶对各自的介质温度检测

8.管路：若干

9.阀门：若干

控制系统（网孔板）：

1.网孔板：1套

2.漏电保护器：5个

3.开关电源：1个

4.单相调压模块：1个

5.K分度热电偶冷端补偿器：1个

6.接线端子排：若干

7.智能仪表：1个

配件：常用工具及装置配套件

五、实训项目

1.实训装置的结构组成和系统认识

2.传感器工作原理的认识

（1）压力变送器的工作原理认识

（2）涡轮流量计的工作原理认识

（3）差压变送器的工作原理认识

（4）PT100热电阻的工作原理认识

（5）K分度热电偶的工作原理认识

3.传感器安装测量技能实训

（1）压力变送器的检测

（2）涡轮流量计的检测

（3）差压变送器的检测

（4）PT100铂电阻的检测

（5）K分度热电偶的检测
