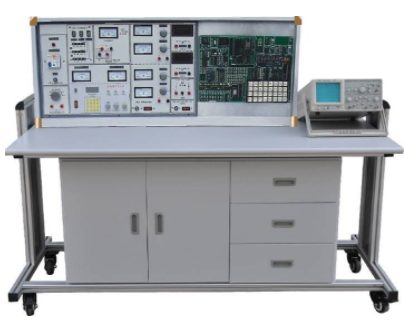

KCBK-535K型模电、数电、单片机实验开发系统综合实验台

KCBK-535K型模电、数电、单片机实验开发系统综合实验台

一、产品的特点:TSC-51/88/196单片机设计试验开发系统主要用以大中专、大学本科、研究生研究生单片机设计基本原理及应用课程内容的教学试验，同时兼顾了科研开发的需要。它集试验和开发为一体，容51/88/196于一身。为适宜基础教学的需要，增加了数字电源电路、仿真模拟电子技术试验。这一崭新的系统实现了专业基础课（仿真模拟、数字电源电路）、专业课（单片机设计试验）、科研开发的三合一，保证一机多用，大大的节约试验室，节约管理工作人员，节约资金。相互配合本设备，我们特为教师给予《TSC51/88/196教师用试验指导书》、《TSC51/88/196学生用试验指导书》，供教师参照，缓解了教师备课教案和指导试验的工作量。

二、作用与结构:（一）试验台部分:1、开关电源1.1开关电源键入:工作电压220V±5%(50Hz)，键入时标示灯亮。1.2开关电源导出：有商业保险丝和走电保护电源开关二级保护作用。A组:低压交流电压3-24V分七档可调，导出电流量1.5A。B组:二组相互之间单独的0-30V直流稳压开关电源，内置式汽车继电器全自动换档，多圈电位器持续调压，导出电流量2A，具有预置式限流保护作用。C组:低压直流稳压开关电源，电压+5V，+14V。D组:单相市电导出，供用户自备仪器设备使用。2、输出功率导出函数产生器：1）选用直接数字頻率生成（DDS）产生高精度正弦波，方波和三角波。选用大显示屏LCD显示导出頻率、波型，衰减值。2）正弦波导出力度≥10V,导出阻抗50Ω，失真度<1%（0.1HZ--1KHz）。3）頻率范围:0.1HZ~3MHz,选用键盘直接键入数字设置頻率,。4）导出力度选用电位器调整，正弦波导出具有20db,40db衰减。5）方波占空比可调,调整范围：1%-99%调整；方波和三角波选用TTL脉冲信号导出。6）頻率计最高精确测量范围100MHz，全自动换档。3、七段译码器及相匹配译码显示数码管。4、单片机设计硬件配置结构及配备：4.1单片机设计微处理器：8031/80C196KB可换。4.2储存器：程序储存器、数据储存器、I/O插口统一编址最多达64K。4.3I/O插口处理芯片：8255、8250、8279、A/D、D/A变换、简易并行处理导出二个，并行处理键入一个、串－并变换插口一个。4.4试验电源电路：24键键盘一个，六位LED数字显示、逻辑性脉冲信号键入电源开关、发亮二极管显示、步进电机、直流电机、汽车继电器、音响等电源电路。4.5EPROM载入设备：可对27C64、27C128、27C256等EPROM处理芯片开展读写。5、单片机设计软件及仿真作用：5.1全下拉式菜单栏。5.2支持ASM51、ASM96、PLM96、C51等程序编写语言。5.3可开展源语言级调节，具有中断点、断点调试、追踪、访问等操作。5.4支持仿真作用，用户仿真空间48K。5.5支持对EPROM的空缺检查、读、写、反选编、存盘等操作。6、单次单脉冲：每拨一次钮子电源开关导出一对正负单脉冲。7、外测交直流二用电流量表：精度0.5级，三位半数字式显示，精确测量范围：0－999mA。8、外测交直流二用电压表：精度0.5级，三位半数字显示，精确测量范围：0－99V。

三、设备的组成、配置:（一）组成与配置(以二十四座为例)1、试验操作桌12张，一桌二座。操作桌桌面中央设定通用性电源电路插扳（尺寸:35×90cm），电源电路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组彼此联通的插孔，创新试验元器件模块在其上任意拼插成试验电源电路。创新试验元器件模块盒体透明形象化，内装元器件一目了然，盒盖与盒体之间选用压卡式结构、检修拆装、拆换便捷。每张操作桌配有一粒胶皮板，保护通用性电源电路插板和桌面(如需要在桌上置放电机、电焊焊接等).试验操作桌下部有二只元器件存储柜，置放试验元元器件及存储板。2、试验台，共12台，每张学生试验操作桌上配备l台。
