一、设备简述
本试验台可用于高职高专及高級技师的试验、实训要求。可用的专业有电气设备类、电子类、机械类、机电类及一般工程类专业的<仿真模拟电子技术>、<数字电子技术>等课程内容要求。在此基础上，再添置相应的模块模块，就可以进行<电工基础>、<电工基本原理>、<电源电路与磁路>、<电工学>、<电力工程电子技术>、<电力工程拖动控制>及<电气设备控制技术>等多门课程内容的综合应用、创新实训要求。并可开展有关课程内容的课程内容设计，大学毕业设计及其电工、电子产品研制。它由透明有机盒及PCB板组成，且包含多个组成模块，为学生给予了一个开展综合应用、创新实训，可充分充分发挥学生潜能的彻底开放的平台。
二、设备技术主要参数1、工作开关电源：三相五线AC380V±10%50Hz2、环境温度：－10～40℃；环境环境湿度：≤90%（25℃）3、外形尺寸：长×宽×高=1600*700*1100mm4、整机功能损耗：≤1.5KW5、安全保护措施：具有接地装置保护、走电保护作用，安全性合乎有关的国标标准。选用高绝缘层的安全型插座及带绝缘层护套的高强度安全型试验导线。
三、设备作用特点
1、由认证书籍知识，转为综合应用书籍知识，试验、实训分配以培养能力为主线任务，以技术应用为归宿，贴近生产具体。

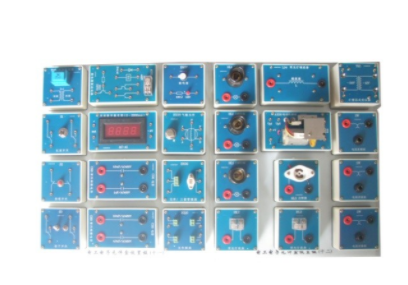

2、完全道别“傻瓜型”暗箱操作的试验、实训方式，转为由学生单独自主去构建试验、实训电源电路，各种模块用心配备，有多个应用组成构件，模块选用透明有机盒，兼作实物示教，一举多得。电工电子模块模块一共有156个，其中不但包含实训指导书项目所需的模块，还为学生可能开展的创新与探寻，配备了较齐备的模块。
3、设备给予了齐备的各种开关电源及数据信号源，及其各种仪表，为学生给予了一个彻底开放的，可充分充分发挥创新潜能的平台，在此平台上，能够做电工电子产品配电线路的组装调节和排故，还可做专业技能比赛、课程内容设计、大学毕业设计和高新科技开发；并且模块检修便捷，可放开手让学生操作、实验，无后顾之忧。
4、本设备具有各类模块156个，具有宽阔的拓宽空间，本设备可进行<仿真模拟电子技术>、<数字电子技术>、<电力工程电子技术>等多门课的试验、实训项目，这样可充分充分发挥本实训台的运用率，并可节约试验实训场所，性价比高大大的提升
5、设备的安全保护体系（1）交流开关电源及供电系统主回路选用三相四线制（或三相五线制）；开关电源键入，经电流量型走电保护器、触碰器到三相导出，安全、便捷、使用靠谱。（2）控制屏开关电源有触碰器通过启、停按钮开展控制。（3）单相交流开关电源0--250V持续可调，配有单同样轴联动自耦变压器。（4）屏上装有走电保护设备，若有走电状况即产生告警数据信号并断开总开关电源，保证实训安全。（5）精确测量仪表精度高，选用数字化、智能化化及人机对战会话方式，合乎现代精确测量仪表发展方向，各种开关电源及各种仪表均有靠谱的保护作用。（6）实训联接线及插座应安全、靠谱、防走电。
四、开关电源控制屏组成：
1、交流开关电源部分（1）给予三相固定不动380V交流开关电源及单相0～250V持续可调交流开关电源，配置1台单相调压器，规格型号为0.5kVA/0～250V。380V交流开关电源导出处配有过流保护，相间、线间过电流量及直接短路故障均能全自动保护。配有一只指针式交流电压表，通过波段电源开关转换可标示三相固定不动380V交流开关电源导出电压。（2）配有AC380V和路AC220V（防护变压器导出）交流开关电源导出插口，可为电工试验给予安全供工作电压。（3）低压交流开关电源：分3V、6V、9V、12V、15V、20V、24V七档可调，导出端具有短路故障保护作用。
2、直流开关电源部分给予0～220V持续可调直流开关电源，开关电源导出处配有过流保护，保护导出开关电源。1路导出电压均为0～30V，由多圈电位器持续调整，具有预置式过流过载保护作用，导出最大电流量为2A，开关电源导出有0.5级数字电流量表、电压表标示。直流开关电源包含±24V、±15V、±12V及±5V等八档开关电源
3、精确测量仪表（1）真有效值交流电压表一只能对交流数据信号（20Hz～20kHz）开展真有效值精确测量，精确测量范围0～500V，量程全自动判断、全自动转换，精度0.5级，四位数码显示。（2）真有效值交流电流量表一只能对交流数据信号（20Hz～20kHz）开展真有效值精确测量，精确测量范围0～5A，量程全自动判断、全自动转换，精度0.5级，四位数码显示。（3）直流数显电压表一只精确测量范围0～300V，分2V、20V、300V三档，直键电源开关转换，三位半数字显示，键入阻抗10MΩ，精度0.5级，具有超量程警报、标示及断开总开关电源等作用。（4）直流数显毫安表一只精确测量范围0～2000mA，分20mA、200mA、2000mA三档，直键电源开关转换,三位半数字显示,精度0.5级，具有超量程警报、标示及断开总开关电源等作用。
4、输出功率导出函数产生器及頻率计：选用直接数字頻率生成（DDS）产生高精度正弦波，方波和三角波。选用大显示屏LCD显示导出頻率、波型，衰减值。
