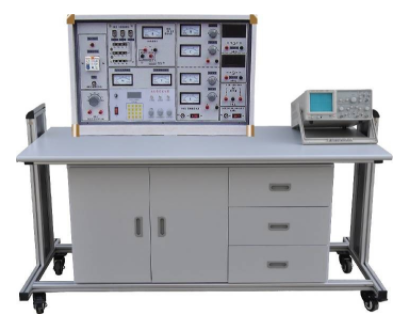

本试验设备可进行数字电子技术、仿真模拟电子技术和EDA试验，适宜大、中专学校学校电子课程内容的试验和大学毕业设计。
一、产品特点：1、该系统选用“主板（基本试验系统）+适配板（免费下载板）”的双板式结构，配备灵活，适配板可选配Altera、Lattice、Xilinx等多家PLD公司大部分ISP或现场配备的CPLD/FPGA开展程序编写免费下载，包含可对不同工作电压CPLD/FPGA的程序编写，且在程序编写中无须做任何跳线转换即能全自动鉴别主系统上的处理芯片，安全靠谱，适宜学生高相对密度的试验操作。2、该系统给予优良的混和电压（MV）兼容作用，具有了5V、3.3V、2.5V、1.8V不同芯核电压的CPLD/FPGA元器件程序编写免费下载和试验开发的全兼容作用。因而，用户可防止单5V的EDA试验系统落伍淘汰之虑。3、该系统可程序编写PLD元器件与试验模块的联接全部选用自主联线，在PLD元器件比较有限资源条件下，最大程度的联接上尽可能多的键入导出元器件和试验模块。可彻底满足从简易数字电源电路到复杂数字系统的设计试验。且PLD的I/O资源彻底开放，也可依靠该开发系统进行有关开发项目。4、EDA试验开发系统上提升了我公司的产品“电子试验仿真模拟演试设备”模块，通过它我们把一些复杂的试验系统例如电梯轿厢控制系统、刀库控制系统软件化，即把这此试验系统做成软件动漫的形式，随后用CPLD/FPGA元器件程序编写来控制它们，为此来做到控制真实系统的实际效果。通过这个设备我们能够拓展十多个具有具体价值的试验，使学生的试验更贴近于具体系统和项目的开发。5、数电、模电创新试验透明模块盒体透明形象化，内装元器件一目了然，盒盖印有永不褪色元器件标记，线框清楚美观，盒盖与盒体选用压卡式结构、检修拆装便捷，在桌面中央通用性九孔电源电路板上任意拼插盒成试验电源电路，试验便捷、快捷，动手能力能力强。
二、技术特性：1、键入电压：交流220V±10%50Hz2、环境温度：-10℃～40℃，相对环境湿度＜85%（25℃）3、设备容积：＜1KVA4、外形尺寸：1600mm×700mm×1200mm三、作用与结构：（一）试验台部分:1、开关电源1.1开关电源键入:工作电压220V±5%(50Hz)，键入时标示灯亮。1.2开关电源导出：有商业保险丝和走电保护电源开关二级保护作用。A组:低压交流电压3-24V分七档可调，导出电流量1.5A。B组:二组相互之间单独的0-30V直流稳压开关电源，内置式汽车继电器全自动换档，多圈电位器持续调压，导出电流量2A，具有预置式限流保护作用。C组:低压直流稳压开关电源，电压+5V，+14V。D组:单相市电导出，供用户自备仪器设备使用。2、输出功率导出函数产生器：1）选用直接数字頻率生成（DDS）产生高精度正弦波，方波和三角波。选用大显示屏LCD显示导出頻率、波型，衰减值。2）正弦波导出力度≥10V,导出阻抗50Ω，失真度<1%（0.1HZ--1KHz）。3）頻率范围:0.1HZ~3MHz,选用键盘直接键入数字设置頻率,。4）导出力度选用电位器调整，正弦波导出具有20db,40db衰减。5）方波占空比可调,调整范围：1%-99%调整；方波和三角波选用TTL脉冲信号导出。6）頻率计最高精确测量范围100MHz，全自动换档。3、七段译码器及相匹配译码显示数码管。4、EDA试验系统硬件配置结构及配备：4.1可选适配卡资源（标配1032试验卡）（1）1032试验卡：Lattice公司6000门CPLD元器件，配免费下载电缆线；（2）EP1K30试验卡：Altera公司30000门FPGA元器件，配免费下载电缆线；（3）EP1K100试验卡：Altera公司100000门FPGA元器件，配免费下载电缆线；（4）EP1C6T144试验卡：Altera公司150000门FPGA/SOPC元器件，带配备芯片：EPCS4（4Mbits），配免费下载电缆线。（5）EP1C12TQ240试验卡：Altera公司300000门FPGA/SOPC元器件，带配备芯片：EPCS4（4Mbits），配免费下载电缆线。（6）PAC10试验试验卡：Lattice公司仿真模拟EDA元器件，配免费下载电缆线。（7）PAC20试验试验卡：Lattice公司仿真模拟EDA元器件，配免费下载电缆线。
