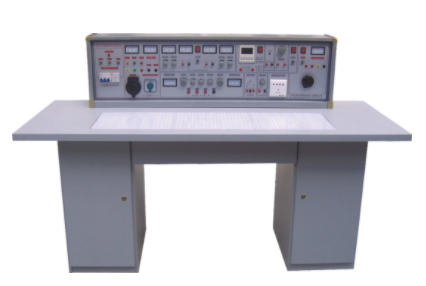

一、产品的特点：试验台具有较健全的安全保护措施，较齐备的作用（详细试验台结构介绍）。试验桌中央配有通用性电源电路板，电源电路板注塑而成，表面布有九孔成一组彼此联通的插孔，元器件盒在其上任意拼插成试验电源电路，元器件盒盒体透明，形象化性好，盒盖印有永不褪色元器件标记，线框清楚美观。盒体与盒盖选用较科学的压卡式结构，检修拆装便捷。元元器件置放在试验桌下边左右柜内，大大的提升了管理水准，整体规划化水平，大大的缓解了教师试验提前准备工作。
二、试验台主要技术指标值：1、键入工作开关电源：三相四线2、导出开关电源及数据信号A模块：三相四线B模块：交流3、6、9、12、15、18、24VC模块：双路恒流稳压开关电源（具有过载及短路故障保护作用），二路导出电压都为0～30V，内置式汽车继电器全自动换档，由多圈电位器持续调整，使用便捷，导出最大电流量为2A，具有预设式限流保护作用。电压稳定度：<10-2负荷稳定度：<10-2纹波电压：<5mvD模块：直流稳压5V，电流量0.5AE模块：交直流电压0～240V持续可调，电流量2AF模块：220V电压导出，供外接仪器设备使用。3、单次单脉冲源：每次均可导出一对正负单脉冲4、函数数据信号产生器（正弦波、三角波、矩形波）①頻率范围：5HZ-550KHZ分五个频段②頻率标示：由HZ表直接读出③电压导出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V三级衰减：0db、20db、40db具有持续细调矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，力度持续可调三角波：5HZ-550KHZ>１V5、音频输出功率变大器：键入音频电压不小于10mv，导出输出功率不低于1W，音量可调，内有喇叭，用以变大器电源电路扩音，也可作数据信号寻迹仪器设备使用。6、绝缘层电阻器：>5MΩ7、走电保护：走电姿势电流量≤30mA
三、结构与配置（以二十四座为例）1、试验桌：12台学生试验桌，一台两座，餐桌外形尺寸：160×70×80cm。桌中央配备通用性九孔电源电路板(尺寸：35×90cm)，依据试验电源电路在其上任意拼插元器件盒成试验电源电路，元器件盒盒体透明形象化，内装元器件一目了然，盒盖印有永不褪色元器件标记，盒盖与盒体融合选用较科学的压卡式结构，检修拆装便捷。每张台桌配有一粒胶皮板，保护通用性底板与桌面（如需在桌上置放电动式机、电焊焊接等）。桌下部是元器件存储柜，置放试验元元器件。2、示教控制台：1台示教控制台，各自控制12台学生台的开关电源。通用性电源电路板演试屏立在试验台上，演试屏尺寸为160×70cm。用以解读、演试。3、试验台：13台，学生试验桌及示教控制台上各配1台。4、器材配置：13台180W电动式机，26只时长汽车继电器，26只热汽车继电器，65只交流触碰器，156只交直流电表，13只MF-47数字万用表，13套剥线钳、螺丝刀等工具，13套试验所需电阻器、电位器、电感线圈、变压器、二极管、三极管、场效用管、集成化电源电路、集成化座、可控性硅、逻辑性脉冲信号电源开关及逻辑性脉冲信号标示、传感器元器件等元器件盒（元器件已装在元器件盒内）。5、用户自备器材：示波器（型号规格不限），晶体管毫伏表，滑线变阻器等。
