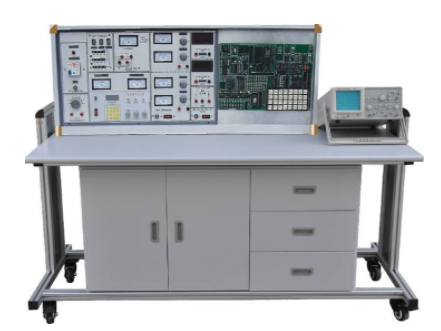

KCBK-535K型模电、数电、单片机实验开发系统综合实验台

一、商品的特征:

TSC-51/88/196单片机设计实验开发设计系统软件关键用以大中专、大学本科、硕士研究生单片机原理及应用课程的教学实验，与此同时兼顾了科研开发设计的必须。它集实验和开发设计为一体，容51/88/196于一身。为合适基本教学的必须，增加了数字电路、模拟电子技术性实验。这一崭新的系统软件实现了专业基本课（模拟、数字电路）、专业课（单片机设计实验）、科研开发设计的三合一，保证一机多用，大大的节约试验室，节约管理工作人员，节约资金。相互配合本机器设备，我们特为老师给予《TSC51/88/196老师用实验具体指导书》、《TSC51/88/196学生用实验具体指导书》，供老师参照，缓解了老师备课教案和指导实验的工作中量。

二、作用与构造:

（一）实验台部分:

 1、开关电源

 1.1开关电源键入:工作中电压220V±5%(50Hz)，键入时指示灯亮。

 1.2开关电源輸出：有保险丝和漏电保护电源开关二级维护作用。

 A组:低压沟通交流电压3-24V分七档可调，輸出电流量1.5A。

 B组: 二组相互之间单独的0-30V直流稳压电源，内置式汽车继电器全自动换档，多圈电位器持续调压，輸出电流量2A，具备预置式限流维护作用。

 C组:低压直流稳压电源，电压+5V，+14V。

 D组:单相市电輸出，供客户自备仪器设备应用。

 2、功率輸出函数公式产生器：

1）选用立即数字頻率生成（DDS）造成高精度正弦波，方波和三角波。选用显示屏LCD表明輸出頻率、波型，衰减值。

2）正弦波輸出力度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范畴: 0.1HZ~3MHz, 选用键盘立即键入数字设置頻率,。

4）輸出力度选用电位器调整，正弦波輸出具备20db,40db衰减。

5）方波占空比可调, 调整范畴：1%-99%调整；方波和三角波选用TTL脉冲信号輸出。

6）頻率计最大测量范畴100MHz，全自动换档。

 3、七段译码器及相匹配译码表明数码管。

4、单片机设计硬件配置构造及配备：

4.1单片机设计微控制器：8031/80C196KB可换。

4.2储存器：程序储存器、数据储存器、I/O插口统一编址较多达64K。

4.3 I/O插口处理芯片：8255、8250、8279、A/D、D/A变换、简易并行处理輸出二个，并行处理键入一个、串－并变换插口一个。

4.4实验电源电路：24键键盘一个，六位LED数字表明、逻辑性电平键入电源开关、发光二极管表明、步进电机、直流电机、汽车继电器、音响等电源电路。

4.5　EPROM载入设备：可对27C64、27C128、27C256等EPROM处理芯片开展读写。

5、单片机设计软件及仿真作用：

5.1全下拉式菜单栏。

5.2适用ASM51、ASM96、PLM96、C51等编程语言。

5.3可开展源语言级调节，具备中断点、断点调试、追踪、访问等具体操作。

5.4　适用仿真作用，客户仿真空间48K。

5.5适用对EPROM的空缺查验、读、写、反汇编、存盘等具体操作。

6、单次单脉冲：每拨一次钮子电源开关輸出一对正负单脉冲。

7、外测交直流二用电流表：精度0.5级，三位半数字式表明，测量范畴：0－999mA。

8、外测交直流二用电压表：精度0.5级，三位半数字表明，测量范畴：0－99V。

三、机器设备的组成、配置:

（一）组成与配置(以二十四座为例)

1、实验具体操作桌12张，一桌二座。具体操作桌桌面中央设定通用性电源电路插扳（尺寸:35×90cm），线路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表层布有九孔成一组互相联通的插孔，自主创新实验元器件控制模块在其上任意拼插成实验电源电路。自主创新实验元器件控制模块盒体全透明形象化，内装元器件一目了然，盒盖与盒体之间选用压卡式构造、检修拆装、拆换便捷。每张具体操作桌配有一粒胶皮板，维护通用电源电路插板和桌面(如必须在桌上置放电机、电焊焊接等).实验具体操作桌下部有二只元器件存储柜，置放实验元器件及存储板。

 2、实验台，共12台，每张学生实验具体操作桌上配备l台。
