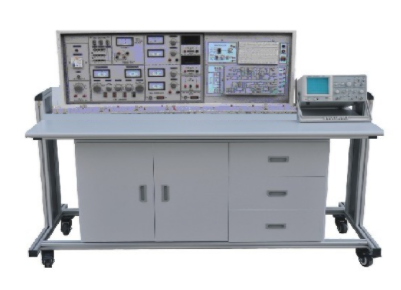

一、商品的特征:
本商品可用于高频率电源电路实验，综合性了各学校授课及实验老师的建议，提升了系统软件的开发设计能力和灵活性。该系统软件带有相配套设施的开关电源、数据信号源、电源电路实验区、电源电路开发设计区，主体选用与众不同的两面板加工工艺，正面贴模，印有原理图及标记，反面为包装印刷导线并电焊焊接相对应元器件，基本上实验电源电路做成模块盒式，互相单独，提升抗影响性，盒体全透明形象化。为合适基本教学的必须，增加了数字电路、模拟电子技术性实验路线。这一崭新的实验机器设备实现了专业基本课（模拟、数字电路）、专业课(高频率电源电路)实验与开发设计二合一，保证一机多用，大大的节约试验室，节约管理工作人员，节约资金。该机器设备是学校一步及时，上经营规模、上级别的理想化挑选。
二、作用与构造:
（一）实验台部分:
1、开关电源
1.1开关电源键入:工作中电压220V±5%(50Hz)，键入时指示灯亮。
1.2开关电源輸出：有保险丝和漏电保护电源开关二级维护作用。
A组:低压沟通交流电压3-24V分七档可调，輸出电流量1.5A。
B组: 二组相互之间单独的0-30V直流稳压电源，内置式汽车继电器全自动换档，多圈电位器持续调压，輸出电流量 2A，具备预置式限流维护作用。
C组:低压直流稳压电源，电压+5V，+14V，电流量0.5A。
D组:单相市电輸出，供客户自备仪器设备应用。
2、功率輸出函数公式产生器：
1）选用立即数字頻率生成（DDS）造成高精度正弦波，方波和三角波。选用显示屏LCD表明輸出頻率、波型，衰减值。
2）正弦波輸出力度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范畴: 0.1HZ~3MHz, 选用键盘立即键入数字设置頻率,。
4）輸出力度选用电位器调整，正弦波輸出具备20db,40db衰减。
5）方波占空比可调, 调整范畴：1%-99%调整；方波和三角波选用TTL脉冲信号輸出。
6）頻率计最大测量范畴100MHz，全自动换档。
3·单次脉源：每拨一次钮子电源开关可輸出一对正负单脉冲。
4·七段译码器及相匹配译码表明数码管。
5·高频率电源电路实验系统软件：由5经过流维护，全自动修复工作中开关电源，实验路线开发设计区，5块全透明实验盒构成实验区组成。
6·外测交直流二用电流表:精度0.5级，三位半数字式表明，测量范畴:0～999mA。
7·外测交直流二用电压表:精度0.5级，三位半数字式表明，测量范畴:0～99V。
三、机器设备的组成、配置:
（一）组成与配置(以二十四座为例)
1、实验具体操作桌12张，一桌二座。具体操作桌桌面中央设定通用性电源电路插扳（尺寸:35×90cm），线路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表层布有九孔成一组互相联通的插孔，自主创新实验元器件控制模块在其上任意拼插成实验电源电路。自主创新实验元器件控制模块盒体全透明形象化，内装元器件一目了然，盒盖与盒体之间选用压卡式构造、检修拆装、拆换便捷。每张具体操作桌配有一粒胶皮板，维护通用电源电路插板和桌面(如必须在桌上置放电机、电焊焊接等).实验具体操作桌下部有二只元器件存储柜，置放实验元器件及存储板。
2、实验台，共12台，每张学生实验具体操作桌上配备l台。
