模电、数电、微机接口及微机应用综合实验台

KCBK-535F型模电、数电、微机接口及微机应用综合实验台

一、研制本商品的意义：

　　本商品可用于86系列产品微机原理课程，综合性了各学校授课及实验老师的建议，提升了系统软件的开发设计能力和灵活性。为提升学生单独逻辑思维和动手能力能力，对计算机硬件规定较高的专业，给予了开放的实验平台并新提升了微型机操纵实验，使这门课程的实验更为深度详细。为合适基本教学的必须，增加了数字电路、模拟电子技术性实验路线。这一崭新的系统软件实现了专业基本课（模拟、数字电路）、专业课(微机原理)、课题设计和毕业设计(微型机运用)的三合一，真正保证了一机多用，大大的节约试验室，节约管理工作人员，节约资金。相互配合本机器设备，我们特为老师给予了微机原理课、微型机运用课的老师实验具体指导书，书中对这部分实验都写有实验目地、实验电源电路及其汇编语言和C语言的参照程序明细(给予程序软盘)，供老师参照，缓解了老师备课教案和指导实验的工作中量。该机器设备是学校一步及时，上经营规模、上级别的理想化挑选。

二、作用与构造:

（一）实验台部分:

 1、开关电源

 1.1开关电源键入:工作中电压220V±5%(50Hz)，键入时指示灯亮。

 1.2开关电源輸出：有保险丝和漏电保护电源开关二级维护作用。

 A组:低压沟通交流电压3-24V分七档可调，輸出电流量1.5A，电流表标示。

 B组:二组相互之间单独的0-30V直流稳压电源，内置式汽车继电器全自动换档，多圈电位器持续调压，輸出电流量2A，具备预置式限流维护作用。

 C组:低压直流稳压电源，电压+5V，电流量0.5A，有表标示。

 D组:单相市电輸出，供客户自备仪器设备应用。

 2·功率輸出函数公式产生器：

1）选用立即数字頻率生成（DDS）造成高精度正弦波，方波和三角波。选用显示屏LCD表明輸出頻率、波型，衰减值。

2）正弦波輸出力度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范畴: 0.1HZ~3MHz, 选用键盘立即键入数字设置頻率,。

4）輸出力度选用电位器调整，正弦波輸出具备20db,40db衰减。

5）方波占空比可调, 调整范畴：1%-99%调整；方波和三角波选用TTL脉冲信号輸出。

6）頻率计最大测量范畴100MHz，全自动换档。

 3·七段译码器及相匹配译码表明数码管。

 4·微型机插口部分:一块PC系统总线拓展卡、8279键盘、六位数码表明板和联接电缆线。还配有I/0详细地址译码电源电路8255、8253、ADC0809、DAC0832等。

 5·微型机运用部分:配有声感应器、汽车继电器及喇叭、直流电机、步进电机推动操纵电源电路。

 6·輔助电源电路:40脚、20脚、16脚、14脚集成化插座，逻辑性电平电源开关、LED表明、钟表（1MHz、2MHz）、方波数据信号和逻辑性笔等。

 7·外测交直流二用电流表:精度0.5级，三位半数字式表明，测量范畴:0～1000mA。

 8·外测交直流二用电压表:精度0.5级，三位半数字式表明，测量范畴:0～99.9V。

三、机器设备的组成、配置:

（一）组成与配置(以二十四座为例)

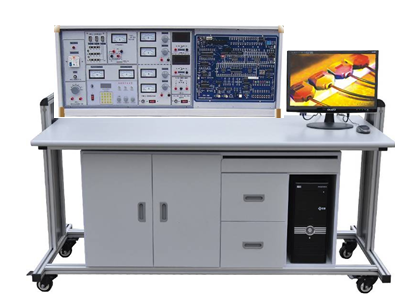

1、实验具体操作桌12张，一桌二座。具体操作桌桌面中央设定通用性电源电路插扳（尺寸:35×90cm），线路板由进口ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表层布有九孔成一组互相联通的插孔，自主创新实验元器件控制模块在其上任意拼插成实验电源电路。自主创新实验元器件控制模块盒体全透明形象化，内装元器件一目了然，盒盖与盒体之间选用压卡式构造、检修拆装、拆换便捷。每张具体操作桌配有一粒胶皮板，维护通用电源电路插板和桌面(如必须在桌上置放电机、电焊焊接等).实验具体操作桌下部有二只元器件存储柜，置放实验元器件、存储板及计算机主机。

 2、实验台，共12台，每张学生实验具体操作桌上配备l台。
