一、简述

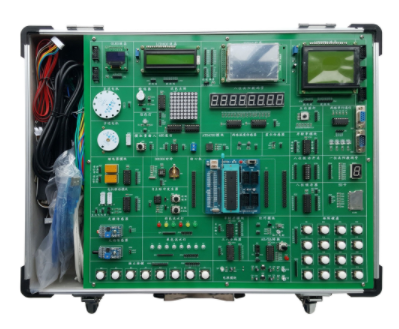

单片机实验装置基于STM32单片机设计，从单片机设计实验教学的特征考虑，基本作用实验电源电路选用一体化设计方案方法，自主创新扩展型实验电源电路选用单独控制模块方法，必须时连接主板，既兼顾演试认证性实验、又考虑到到综合性设计方案和自主创新科学研究性实验的必须。主板上自带CPU程序编写免费下载插口，是一款灵活性极强的集程序编写免费下载调节与一体的新式单片机设计实验教学平台，合适各层级学生开展单片机设计基本原理和运用层面的实验和自主创新。
二、特征
1、详细的实验具体指导
专业针对此实验箱编写详尽的实验具体指导书，坚信您有了专业的单片机设计开发设计板和详尽的具体指导书，会快速把握好单片机设计技术性，一定能迅速新手入门，做到事半功倍的效果。
2、 作用控制模块彻底单独
单片机实验装置,根据我们多年来的开发设计工作经验，和取听众多客户的提议，此款开发板选用全新理念——各作用控制模块彻底单独，互不影响，减小入门者程序编写错误观念。板载丰富的实验硬件配置资源和插口，并对外开放全部开放I/O口，既可简易的应用短路故障帽开展默认的资源联接（便捷入门者立即应用），也可以取下短路故障帽后选用杜邦线联接单片机设计的任意I/O口线，轻轻松松构建自己的电源电路。相互配合本企业用心撰写的大量C语言实验例程，可使客户迅速把握单片机设计基本原理以及好用插口技术性。与此同时可提升入门者对主板硬件配置电源电路的认识，尽早了解硬件配置电源电路。
三、适用多种CPU开发设计实验
单片机实验装置,标配STM32F103C8T6关键板，根据客户满意度可以选配其它单片机设计关键板，进而实现对各种CPU处理芯片的适用拓展。
四、详尽硬件配置配备
1.实验箱底板
（1）单色流水灯控制模块：8 个高亮绿色LED 灯
（2）双色流水灯控制模块：6 个高亮LED灯，红黄绿三种色调
（3）双色LED灯控制模块：红绿双色LED 灯
（4）8 位数码管控制模块：2 个四位一体共阳极数码管，2个74HC595 推动处理芯片
（5）1 位数码管控制模块：1 个 8 段数码管，共阳极，0.56 英寸
（6）红绿双色点阵式控制模块：3 个74HC595 推动处理芯片，一个红绿双色点阵式显示器
（7）LCD1602 液晶屏控制模块：规范 LCD1602 液晶屏插口，1 个带背光的 LCD1602 液晶屏
（8）LCD12864 液晶屏控制模块：规范LCD12864 液晶屏插口，适用串行通信、并行处理液晶屏
（9）OLED 表明控制模块：0.96 寸 OLED 液晶屏，128*64 表明(选配）
（10）TFT 彩屏控制模块：彩屏插口适用8 位、16 位TFT ，适用触碰屏操纵，带背光电源开关配套设施 2.8 寸彩屏，带触屏作用，262K 色，8 位数据端 (选配）
（11）8 个单独按键：8 个单独按键，带上拉电阻器
（12）4X4 矩阵键盘：4行4列矩阵键盘，带上拉电阻器
（13）五向摇杆：一个五向摇杆，具备上、下、左、右、中五个方向
（14）蜂鸣器控制模块：无源蜂鸣器
（15）DS1302 钟表控制模块：DS1302 处理芯片，控制模块带后背电池座
2. 感应器控制模块
（1）两路DS18B20 控制模块：两路 DS18B20 温度传感器插口
（2）感光感应器控制模块：集成化 LM393 电压比较器，标准电压可调电阻器、模拟量輸出插口、数字量輸出插口、模拟量标示LED灯，适用光敏二极管、光敏二极管等接近开关元器件
（3）火苗感应器控制模块：集成化 LM393 电压比较器，标准电压可调电阻器、模拟量輸出插口、数字量輸出插口、模拟量标示LED 灯，适用火苗感应器
（4）霍尔感应器控制模块：集成化 LM393 电压比较器，标准电压可调电阻器、模拟量輸出插口、数字量輸出插口、模拟量标示LED 灯，适用霍尔感应器
3.家用电器操纵控制模块
（1）路直流电机插口：ULN2003 推动处理芯片。一路可调速直流电机插口； 一路可调速、可调向双作用电机插口
（2） 2路步进电机插口：2 个ULN2003推动处理芯片。两个规范5线4相步进电机插口
（3）2路汽车继电器：ULN2003 推动处理芯片，两个5V 汽车继电器，两个3P 接线端子
4.数据传送、储存控制模块
（1）2路串口通信：SP3232 处理芯片，SOP16 封装，+3.0v-+5V 工作中电压，公头串口通信座一个，母头串口通信座一个，情况指示灯4 个
（2）AT24C02 储存控制模块：AT24C02 处理芯片，SOP8 封装
（3）模拟量键入控制模块：0V-5V 键入可调，0R-10K 电阻器值可调
（4）串转并控制模块：74HC164 处理芯片，SOP14 封装
（5）并转串控制模块：74HC165 处理芯片,SOP16 封装
（6）SD 卡控制模块：规范SD卡卡槽，SPI 操纵，4-bit 传送方式
（7）MAX485 控制模块：MAX485 处理芯片，1 组 2P 接线端子輸出，1 组插针輸出。
（8）红外线发送控制模块：红外线发送二极管
（9）红外线接受控制模块：HX838 红外线一体化接受头
（10）PCF8591 AD/DA 控制模块：PCF8591 处理芯片，4路模拟量键入，1 路模拟量輸出，IIC通讯。
（11）锁存控制模块：74HC573 锁存处理芯片，兼容规范CMOS
（12）三八译码器：74LS138 处理芯片，TTL 脉冲信号
（13）关键板拓展插口：插口插座29P 两排，IO 拓展插针 28P 两排
5.开关电源模块
（1）3V3 电源电路：LM1117-3V3 稳压处理芯片
（2）1V8 开关电源模块：LM1117-1V8 稳压处理芯片
（3）开关电源引出：GND/5V/3V3/1V8 开关电源各一组，每组 6 路引出
（4）控制模块名字：USB 插口，mini USB,A 型母头，D+ ，D-
（5）自修复保险丝：断开电流量300ma
6.机箱
（1）牢固型铝合金架构，结实的 ABS 塑胶包角，参照外形尺寸 480×360×120mm
（2）有70mm×350mm 的零配件储放区。
五、的实验项目
5.1基本实验
1) 跑马灯、流水灯实验
2) 五颜六色流水灯、交通灯实验
3) 红、绿两种色调表明
4) 电子钟表明、数码管多位表明、74HC595 推动等实验
5) 1 位数码管表明实验
6) 可以做双色点阵式屏表明实验，滚动、静态数据表明标识符、汉字标记等
7) LCD1602 液晶屏表明实验，可以表明标识符、数字等
8) LCD12864 液晶屏表明实验，可以表明中国汉字、标识符、数字
9) OLED 表明实验，可以表明 4 行中国汉字，可以表明照片
10) TFT 彩屏图象、文本表明。可以做人机交互界面实验
11) 按键操纵、外部终断等实验
12) 矩阵键盘实验，可作为操纵、教学实验等
13) 可以作为手机游戏操纵杆、实现单独按键等作用
14) 音乐播放、警报提醒等
15) 电子表、万年历实验
5.2 感应器实验
1) 溫度测量
2) 接近开关实验
3) 火灾报警、火苗检验等实验
4) 测速、电磁检验等实验
5.3家用电器操纵实验
1) 直流电机调速、调向的推动实验
2) 步进电机调速、调向、调视角的推动实验
3) 汽车继电器操纵实验
5.4 数据传送、储存控制模块作用
1) 串口通信，TTL 转 RS-232 实验
2) 外部储存、IIC 系统总线学习
3) 串行通信转并行处理实验，可以拓展IO
4) 并行处理数据转串行通信的实验
5) SD 卡的读写、文件系统的学习实验。
6) 相互配合多组 485 控制模块，可以开展 485 通信实验
7) 可以发送不一样载波頻率的红外线数据信号
8) 红外线接受编解码实验
9) AD/DA 两种变换
10) 8 位数据锁存实验，可以做 CPU 与外围控制模块的推动、缓存控制模块
11) 可以 IO 拓展，学习译码实验
5.5 工业生产组态手机软件MCGS程序编写实验
5.6 工业生产组态手机软件MCGS在单片机设计操纵中的运用实验
1）步进电机操纵实验_系统总线操纵
2）直流电机操纵实验_系统总线操纵
3）工业生产次序操纵实验_位操纵
4）数据采集实验_系统总线操纵
5）数据采集实验_系统总线操纵
6）数字电压表实验
7）液态混和操纵实验
8）交通灯操纵实验
5.7工业生产组态手机软件和微控制板的插口程序编写实验
