一、简述
KCZJ-88A智能化型万能机床电气实训考评评定设备是我企业为各职业技术性学校的电气、自动化技术及有关专业、社会电工培训、各县市维修电工评定所（站）等部门电气操纵的教学、考评而研制的实训机器设备。全用以课堂演试、机床电气操纵基本原理性具体操作及实训见习考评。设备通过便捷地拆换挂箱可各自考评四种机床电源电路，运用率高、降低资金资金投入，每个挂箱具备的智能化常见故障设定作用，具体操作便捷。由于机器设备均选用工业生产上通用性的家用电器，因此可作为电工类职业培训的考评机器设备。通过本设定的培训能提升学生动手能力能力和常见故障清除技能，并摆脱以往在具体机器设备上开展教学花费高且无法做到教学目地的缺点。
二、可用范畴
通过拆换挂箱能进行以下四种机床电源电路的实训考评：
1.T68卧式镗床电源电路技能实训考评挂箱
2.CA6140普通车床电源电路技能实训考评
3.Z3050摇臂钻床电源电路技能实训考评
4.X62W型万能铣床电气技能实训考评
每个电源电路均配有17-25个常见故障点，通过挂箱上的常见故障设定盒任意设计方案常见故障点。
三、特征
1.一台设备能进行四种机床电源电路的实训考评，经济效益明显。
2.配有电压型和电流量型维护器，能保证具体操作者人身安全安全性，还配有实验管理器，可设置实训时间，按时警报且断开开关电源。为学生的考评给予一个统一的规范。
3.配有单片机设计和全程监管三相輸出工作中开关电源相间、线间过载或短路故障，一旦产生即断开开关电源且告警，常见故障清除按下校准按钮后才可以再次运行开关电源，保证机器设备安全性。
四、技术性特性
1.键入开关电源：三相四线～380V±10% 50Hz
2.溫度：-5℃～+40℃，相对湿度＜85%（25℃）
3.设备容积：＜1.5KVA
4.外形尺寸：1500mm×750mm×1400mm
五、设备的组成及作用
设备关键由实训桌、实训考评挂箱、电机、实训屏、智能终端、常见故障设定系统软件构成。实际内容及技术性主要参数如下所示：
（一）实训桌：

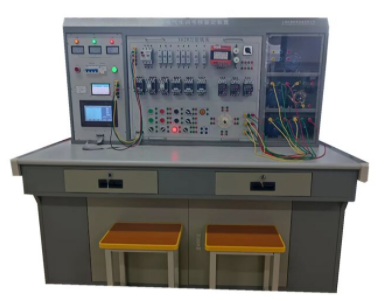

规格型号长1500mm×宽750mm×高1400mm（偏差为±4%），实训桌为铁质材质，选用两层亚光密纹喷塑加工工艺，桌面为高相对密度板，具备防火安全、防潮、耐磨的特征。实训桌下方有元器件存储柜，可用以置放实训挂箱、实训器材。实训桌设带刹车的万向轮轮子，有利于挪动和固定不动即实训桌可轻轻松松“游走”，亦可“固若磐石”。
（二）实训屏：
实训屏为铁质两层亚光密纹喷塑构造，铝合金面板
1.主控芯片作用板
（1）三相五线开关电源键入，通过漏电保护器接入总电源开关,由接触器通过运行、终止按钮开展具体操作。
（2）配有450V指针式沟通交流电压表三只，标示开关电源键入的三相开关电源电压，并有三只指示灯标示实训台与外部开关电源的通断。
（3）三相四线开关电源輸出，具备单片机设计全程监管相间、线间过载或短路故障全自动断开总开关电源，且配有警报与校准作用。
（4）无线网络智能化考评系统软件:
①选用全新MCU 技术性 RAM 处理处理芯片的数字化集成化电源电路板与配套设施无线网络常见故障设定控制系统软件，系统软件平稳、不容易感柒病毒感染。
②操纵控制模块(PC 操纵终端或手持挪动操纵终端)和推动控制模块(智能化常见故障设定推动盒)分离出来， 防止复杂连线影响控制板，系统软件更为靠谱。
③推动控制模块内置智能化常见故障设定控制系统软件，配有专用型新式无线网络数据传送控制模块(可插拔型)和RS232 串行通信通信插口，可无线网络组网通信和 RS232 有线通信。
④手持挪动操纵终端选用 7 寸高清楚五颜六色液晶显示屏触控屏，中文菜单栏式触控具体操作界面，人机对战对 话友善。手持挪动操纵终端可操纵任意一台带推动控制模块的实训机器设备。
⑤手持挪动操纵终端不连接网络时可作单机具体操作，当带推动控制模块的实训机器设备无线网络组网时，手持 挪动操纵终端可无线网络进网做为连接网络终端，可作学生机登录实训与考评的具体操作终端，也可作老师机登录出题设故的具体操作终端。
⑥可根据 PC机或平板计算机 操纵终端开展实训考评，也可通过手持挪动操纵终端开展实训考评，老师与 学生界面分离，老师通过密码进到老师界面出题，学生在一般界面解题。(注：老师与学生设故与排故界面原理图与机器设备面板原理图彻底一致)
⑦可随意设置任意一处相关的各种普遍常见故障，常见故障种类包含：路线断 路、对地短路故障、触碰欠佳，偶发等常见故障状况。每套推动控制模块可以设定 8 路大电流量 5A 的 引路常见故障、16 路小电流量 2A 的数据信号通路的引路、欠佳、偶发、短路故障等常见故障，共 24 路故 障设定。可根据要求拓展设定 64 路大电流量 5A 的引路常见故障、128 路小电流量 2A 的数据信号通 路的引路、欠佳、偶发、短路故障等常见故障，共192 路常见故障设定。可根据客户应用规定调节常见故障设定点的总数和常见故障设定种类。
⑧全部配置推动控制模块的实训机器设备，均可通过内置的专用型新式无线网络数据传送控制模块无线网络组网， 实现远程控制集中化管理。
⑨客户可挑选通过无线网络或 RS-232 串口通信通信与其它实训机器设备配套设施的无线网络常见故障设定控制系统软件 构成一个互联网，通过主控芯片电子计算机操纵每一台实训机器设备的常见故障设定、常见故障清除、主要参数设置、 远程控制起动、信息意见反馈、考评得分等作用。
（5）配有380V安全性插孔（五孔）和220V插座，为外部仪器设备给予工作中开关电源。
2、輔助元器件安裝屏
右边安裝屏装有实训考评用的演试及认证电机，电机全部的布线口都已引到面板上，通过专用型安全性导线与实训考评电源电路挂箱联接。
六、机床电源电路考评挂箱基本上配备
