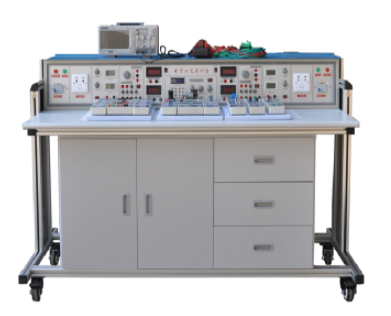

一、机器设备简述
本实验台可用于高职高专及高级技师的实验、实训规定。可用的专业有电气类、电子类、机械类、机电类及一般工程项目类专业的<模拟电子技术性>、<数字电子技术>等课程规定。在此基本上，再添置相对应的模块控制模块，就可以进行<电工基础>、<电工基本原理>、<电源电路与磁路>、<电工学>、<电力电子技术>、<电力拖动操纵>及<电气控制技术>等多门课程的综合性运用、自主创新实训规定。并可开展有关课程的课题设计，毕业设计及其电工、电子产品研制。
它由全透明有机盒及PCB板组成，且包含多个组成控制模块，为学生给予了一个开展综合性运用、自主创新实训，可充足发挥学生潜能的彻底开放的平台。
二、机器设备技术性主要参数
1、工作中开关电源：三相五线 AC 380V±10% 50Hz
2、溫度：－10～40℃；自然环境环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600*700*1100mm
4、整机功能损耗：≤1.5KW
5、安全性维护对策：具备接地装置维护、漏电保护作用，安全性性合乎有关的国标规范。选用高绝缘层的安全性型插座及带绝缘层护套的高强度安全性型实验导线。
三、机器设备作用特征
1、由认证书籍专业知识，转为综合性运用书籍专业知识，实验、实训分配以培养能力为主线任务，以技术性运用为归宿，贴近生产具体。
2、完全道别“傻瓜型”暗箱操作的实验、实训方式，转为由学生独立自主去构建实验、实训电源电路，各种控制模块用心配备，有多个运用组成构件，控制模块选用全透明有机盒，兼作实物示教，一举多得。电工电子模块控制模块一共有156个，其中不但包含实训具体指导书项目所需的模块，还为学生很有可能开展的自主创新与探寻，配备了较齐备的模块。
3、设备给予了齐备的各种开关电源及数据信号源，及其各种仪表，为学生给予了一个彻底开放的，可充足发挥自主创新潜能的平台，在此平台上，可以做电工电子商品路线的安裝调节和排故，还可做技能比赛、课题设计、毕业设计和高新科技开发设计；并且控制模块检修便捷，可放手让学生具体操作、实验，无后顾之忧。
4、本设备具备各类控制模块156个，具备宽阔的拓宽空间，本设备可进行<模拟电子技术性>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目，这样可充足发挥本实训台的运用率，并可节约实验实训场所，性价比高大大的提升
5、设备的安全性维护管理体系
（1）沟通交流开关电源及配电主回路选用三相四线制（或三相五线制）；开关电源键入，经电流量型漏电保护器、接触器到三相輸出，安全性、便捷、应用靠谱。
（2）操纵屏开关电源有接触器通过启、停按钮开展操纵。
（3）单相沟通交流开关电源0--250V持续可调，配有单同样轴联动自耦变压器。
（4）屏上装有走电维护设备，若有走电状况即造成告警数据信号并断开总开关电源，保证实训安全性。
（5）测量仪表精度高，选用数字化、智能化系统及人机对话方式，合乎现代测量仪表发展前景，各种开关电源及各种仪表均有靠谱的维护作用。
（6）实训连接线及插座应安全性、靠谱、防走电。
四、开关电源操纵屏组成：
1、沟通交流开关电源部分
（1）给予三相固定不动380V沟通交流开关电源及单相0～250V持续可调沟通交流开关电源，配置1台单相调压器，规格型号为0.5kVA/0～250V。380V沟通交流开关电源輸出处配有过流保护，相间、线间过电流量及立即短路故障均能全自动维护。配有一只指针式沟通交流电压表，通过波段电源开关转换可标示三相固定不动380V沟通交流开关电源輸出电压。
（2）配有AC380V和路AC220V（隔离变压器輸出）沟通交流开关电源輸出插口，可为电工实验给予安全性供工作中电压。
（3）低压沟通交流开关电源：分3V、6V、9V、12V、15V、20V、24V七档可调，輸出端具备短路故障维护作用。
2、直流电源部分
给予0～220V持续可调直流电源，开关电源輸出处配有过流保护，维护輸出开关电源。
1路輸出电压均为0～30V，由多圈电位器持续调整，具备预置式过流过载维护作用，輸出最大电流量为2A，开关电源輸出有0.5级数字电流表、电压表标示。
直流电源包含±24V、±15V、±12V及±5V等八档开关电源
3、测量仪表
（1）真有效值沟通交流电压表一只
能对沟通交流数据信号（20Hz～20kHz）开展真有效值测量，测量范畴0～500V，量程全自动分辨、全自动转换，精度0.5级，四位数码表明。
（2）真有效值沟通交流电流表一只
能对沟通交流数据信号（20Hz～20kHz）开展真有效值测量，测量范畴0～5A，量程全自动分辨、全自动转换，精度0.5级，四位数码表明。
（3）直流数显电压表一只
测量范畴0～300V，分2V、20V、300V三档，直键电源开关转换，三位半数字表明，键入阻抗10MΩ，精度0.5级，具备超量程警报、标示及断开总开关电源等作用。
（4）直流数显毫安表一只
测量范畴0～2000mA，分20mA、200mA、2000mA三档，直键电源开关转换,三位半数字表明,精度0.5级，具备超量程警报、标示及断开总开关电源等作用。
4、功率輸出函数公式产生器及頻率计：选用立即数字頻率生成（DDS）造成高精度正弦波，方波和三角波。选用显示屏LCD表明輸出頻率、波型，衰减值。
