维修电工技能实训考核装置

KCWDG-820B型维修电工技能实训考核装置

（网孔板、两面四组型）

KCWDG-820B型型维修电工技能实训考评设备由厚钢板作制做的多用途安裝板（网孔板）实训台和开关电源设备等构成。实训时挑选的各种元器件、元器件和构件，可便捷地安裝在网孔板上，便捷灵活。

根据教学和实训的必须，挑选不一样的元器件、元器件和构件，可开展不一样课程控制模块，不一样项目的实训，电气安装实训设备可用范畴广，可进行的教学內容和实训项目多。应用结束的元器件、元器件和构件，从实训台上拆下，集中化存放，毁坏和遗失少。一个实训场地，可以进行好多个专业的教学和实训，经济可用。对实训场地不多、教学经费预算资金投入受制约的学校，维修电工技能实训考评设备是一种理想化的职业教育实训机器设备。

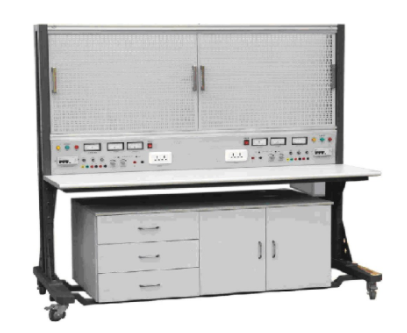

一、KCWDG-820B型维修电工技能实训考评设备外形


二、机器设备技术指标

1.外型：总体尺寸1632mm×110mm×1638mm；

2.实训台架的材料：厚钢板、铝合金构造；

3.开关电源：

1)键入：三相AC 380V ±10% 50HZ 三相五线；

2)固定不动沟通交流輸出：三相五线 380V 接插式2组、220V接插式2组。

3)可调直流輸出：0～24V/2A持续可调2组（含有指针电压、指针电流表实时监控开关电源转变）；

4.插口及仪表：指针式电压表 2 只，时时刻刻监管电网电压转变；

5.维护：熔断器作短路故障维护，断路器具备过载维护，走电电源开关具备漏电保护作用，漏电保护姿势电流量≤30mA。

三、机器设备构造作用

本实训台由实训屏（内置开关电源）、实训桌、实训储物柜三大部分构成。

1.以30mm×30mm成形方钢作为机器设备关键架构材料；实训屏、地界选用电焊焊接联接、重要位置选用三角筋用内六角螺丝结构加固联接，表层经高溫喷塑处理，美观大方且合理具有防锈绝缘层的效果；由两条35mm×35mm铝合金型材及滑槽构成网孔板固定不动组织；固定不动组织的下方是铁制双工位电源箱，每工位电源箱的部署先后为开关电源维护设备、开关电源标示设备、开关电源輸出；

2.实训桌桌面选用25mm麻深灰色高相对密度层销钉封边特制，合理提升绝缘层级别；实验桌底部装有最少4个导向性轮，便捷实训台架挪动；

3.实训储物柜选用规范构造和抽屉式，左侧有3层抽屉，用以储放专用工具及其实训材料；右侧的双拉门式设计方案，可与此同时储放两块通用性挂板。实训储物柜的部位可根据必须灵活调节，外形尺寸为：1300mm×600mm×510mm。

4.网孔板：选用数控冲床精生产加工而成，网孔遍布有效、匀称。孔径统一，可在上面安裝的原气件包含各类低压电气、PLC、单片机设计、变频器、触摸屏等。网孔板薄厚1。5MM，尺寸774*580MM

四、参照实训项目
