一、可用专业
二、系统软件简述
单片机实验装置,单片机设计与MCGS组态综合性实验箱将MCGS工业生产组态软件运用于单片机设计控制系统软件中，形象化品牌形象地展现具体全自动操纵工业生产情景。平台关键用以学习51/52系列产品单片机设计基本运用技术性和综合性运用技术性，包括有单片机设计基本原理、各类操纵技术性、各种数据通讯技术性、系统设计方案技术性。向客户给予众多外围元器件和机器设备插口，可使客户迅速把握单片机设计基本原理以及好用插口技术性，充足了解和把握当今单片机设计行业流行的各种外设元器件运用。与此同时学习MCGS工业生产组态手机软件的程序编写和操纵技术性（系统总线操纵和位操纵），把学生培养变成出色的运用型人才，以融入持续自主创新的社会要求。
三、单片机实验装置-系统软件硬件配置构成
1. 电子计算机（自备）。
2. SHKC-M20单片机设计与MCGS组态综合性实验系统软件。
3. 基于KEIL C51 单片机设计烧录器，USB/RS232兼容通讯方法。
四、详尽技术指标

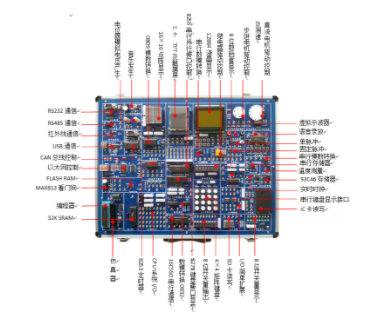

* 以下技术指标里的全部硬件配置集成化在一个平台上，可靠性好，稳定性高，维护保养便捷。
1.基本插口电源电路
1）多路按时计数器8253A。
2）可程序编写并行处理键入/輸出插口8255。
3）可程序编写键盘表明插口8279。
4）可程序编写串行通信通讯插口16C550。
5）单片机设计系统软件简易I/O口拓展电源电路74LS273/74LS244。
6）看门狗电源电路MAX813。
2. 人机对战插口电源电路
1）8位LED发亮管輸出表明。
2）8位电源开关量輸出控制模块。
3）8个LED数码管表明控制模块。
4）4×4矩阵键盘电源电路。
5）16×16点阵式LED控制模块，由4个8*8点阵式和推动电源电路构成。
6）12864 LCD图形、中文、标识符表明控制模块。
*7）设计方案有2.4寸TFT 液晶显示器，带触模屏。
8）两路带消抖±单单脉冲造成电源电路。
9）1HZ-1MHZ分8路輸出固定不动单脉冲产生。
10）微型打印机插口电源电路。
3. 外设实行构件
1）5V汽车继电器操纵、音乐产生器电源电路。
2）步进电机20BY及直流电机推动与操纵。
3）扬声器推动电源电路。
4）蜂鸣器推动电源电路。
5）光学测速控制模块电源电路。
4. 通讯插口电源电路
*1）USB1.1(CH375)通讯控制模块 ,适用HOST /SLAVE方式。
*2）IRM5000红外线无线通信控制模块
*3）CAN-Bus通讯控制模块，由SJA1000和TJA1050T专用型处理芯片构成。
*4）TCP/IP通讯控制模块，含太网处理芯片RT8019和32K静态数据储存器。
5） RS232/RS485插口运用和脉冲信号变换电源电路。
*6）I2C串行通信实时日历/钟表PCF8563。
*7）I2C串行通信键盘表明控制板Zlg7290。
5.储存器电源电路
1）32K静态数据RAM 62256
2）串行通信储存器93C64读写电源电路
3）I2C串行通信储存器24C02运用电源电路。
4）IC卡读写（24C01)控制模块电源电路。
*5）SST512K FALSH储存器电源电路。
*6）SD卡读写电源电路。
6.数据变换
1）单路8位数字模拟变换插口DAC0832。
2）8路8位模拟/数字变换插口ADC0809。
3）串行通信8位A/D 变换电源电路TLC549以及有关电源电路
4）串行通信10位D/A 变换电源电路TLC5615以及有关电源电路
*5）ISD1730PY视频语音录放控制模块、纸盆式电动式扬声器及驻极体话筒。
6）数字温度传感器DS18B20，用以自然环境溫度检验。
7.单片机设计烧录器
配置USB插口的KEIL C51单片机设计烧录器，彻底仿真P0-P3口，不占据片内资源。与此同时自带线上免费下载式单片机设计STC89C51，RS232或JTAG免费下载插口。
8.系统总线拓展插口
主板上留有外部系统总线拓展插口，可以拓展各种新式插口电源电路。
9.虚拟示波器（选配）
1）真正的快速双通道储存虚拟示波器，可转换为单通道提升采样率。
2）含有实时X-Y示波器：全自动同步表明作用。
3）储存作用：储存/栽入/剖析历史时间波型。
4）键入模拟电压数据信号幅值由软件调节，勿需硬件配置电源开关转换。
5）含有幅频/相频特点专用型虚拟示波器。可以储存波型文档，照片文档，便捷插进在教学课件中。
10.工作中开关电源
+5V/2.5A；+12V/1 A；-12V/1A；-5V/1A。+5V主开关电源带过压、欠压、过流和电源电路维护
作用并可自动回复。
11.综合性感应器控制模块（选配）
7种感应器集成化在一个主板上，含光敏、热敏、气敏、温湿度、超声测距、热释红外线检验、电流传感器等7种感应器。
五、单片机实验装置-系统软件
1、WINDOWS 下KEIL C51 软件自然环境，适用选编和C语言的程序编写、编译程序、连接和源程序级调节和线上免费下载。
2、在线下载手机软件：STC_ISP_V479
*3、MGCS工业生产组态手机软件
4、近50个单片机设计运用设计方案例程
*5、MGCS工业生产组态手机软件与单片机设计插口例程
*6、配置本机应用视频教程
六、机箱：牢固型铝合金架构，结实的 ABS 塑胶包角，参照外形尺寸 480×360×120mm。
七、实验项目（有配套设施实验具体指导书）
1、单片机设计I/O口运用实验_ P3.3口键入 P1口輸出
2、单片机设计I/O口运用实验_工业生产次序操纵
3、并行处理I/O插口8255运用（交通灯和打印机操纵实验）
4、简易I/O口拓展
5、A/D 变换实验
6、D/A变换实验
7、键盘表明控制板8279运用实验
8、步进电机操纵实验
9、小直流电机调速实验
10、电子音响实验
11、汽车继电器操纵实验
12、数据存贮器拓展实验
13、8031单片机设计串行通信口运用实验_双机通讯
14、8031串行通信口运用实验_与PC机通讯
15、串行通信插口16C550运用实验
16、串行通信A/D转化器TLC549运用
17、串行通信D/A转化器TLC5615运用
18、单片机设计双机通讯实验_用RS485系统总线
19、USB插口运用实验
20、16X16 LED点阵式表明实验
21、128 X 64 LCD液晶显示屏表明插口实验
22、数字温度传感器18B20实验
23、看门狗电源电路MAX708
24、I2C系统总线运用实验
（1）串行通信E2PROM的读写实验
（2）I2C智能卡读写实验
（3）串行通信键盘表明插口ZLG7290运用实验
（4）PCF8563串行通信实时钟表运用实验
25、按时计数器8253A运用实验
26、网络接口运用实验
27、CAN系统总线通讯运用实验
28、ISD1730视频语音录放实验
29、红外线插口通讯实验
30、大容积NOR Flash与单片机设计的插口设计方案
31、TFT五颜六色液晶屏及触摸屏的运用
32、Small RTOS(51) 1.12.1v 应用
33、直流电机、步进电机闭环控制操纵实验
34、液晶显示屏表明虚拟示波器实验
35、工业生产组态软件程序编写实验
36、MCGS工业生产组态手机软件在单片机设计操纵中的运用实验
1）步进电机操纵实验_系统总线操纵
2）直流电机操纵实验_系统总线操纵
3）工业生产次序操纵实验_位操纵
4）数据采集实验_系统总线操纵
5）数据采集实验_系统总线操纵
6）数字电压表实验
7）液态混和操纵实验
8）交通灯操纵实验
37、工业生产组态手机软件和微控制板的插口程序编写实验
......无尽拓展
38、各种感应器实验，含光敏、热敏、气敏、温湿度、超声测距、热释红外线检验、电流传感器等7种。
