近些年，随着数控技术的普遍运用，学校愈来愈重视培养生产、技术服务等职位要求的好用型、技能型专业人才，进一步提升学生的动手能力能力和剖析应对难题的能力，全方位学习把握数控系统的操纵基本原理、数控程序编写、电气设计方案方式及安裝调节与检修。可是，大多数数高校遭遇欠缺此类的数控培训机器设备。因此，本企业开发设计了数控铣床电控系统软件基本原理及调节检修实验台见习设备。应用该设备可以使学生把握数控铣床系统软件操纵基本原理、电气设计方案方式、元器件的挑选、铣床电气安裝及调节、常见故障确诊检修、零件程序编写及图形模拟生产加工全过程等多项实验内容，做到工业生产生产现场见习效果。该设备选用开放式构造、模块化设计设计方案，既可用以教学、也可用以课题设计、毕业设计和实训，有益于提升学生设计方案数控机床电气操纵系统软件、确诊数控机器设备常见故障的能力，使受训目标最大程度地融入和达到市场要求。该设备也可以带动科研技术性工作人员进一步了解数控铣床构造，与此同时也为技术性工作人员开展数控铣床系统软件的二次开发设计给予了必备条件。该实验设备的关键元器件均采用工控商品。
一、实训台配有：主轴1套、制冷泵1台、伺服电机3台、限位等。
二、实验台技术性主要参数：
1、键入开关电源：AC380V（三相五线制）、50HZ
2、常见故障考评32项（智能化型）
3、工作中自然环境：溫度-200C～400 C
4、整机容积：≤5kVA；
5、实验台尺寸：长×宽×高（mm）=1000 mm×650 mm×1800 mm；
6、数控铣床常见故障确诊检修考评作用，可设定数控铣床32个典型性的电气常见故障。考评系统软件选用智能化考评的方法，并具备连接网络的作用。常见故障可通过电子计算机设定，也可在智能化考评终端上设定。学生对常见故障状况开展剖析，在考评终端上键入相对应的常见故障编码开展常见故障清除，多台机器设备可通过无线网络和上位机开展连接网络，对老师登录、学生考試、常见故障题库、各自设定集中化管理。并能对考試結果开展剖析评定、存档、打印。
三、商品构造和构成

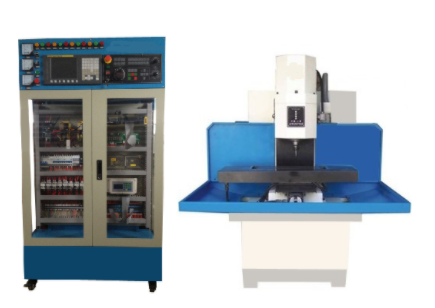

1．系统软件由机床实训柜、数控铣床等构成。
2．机床实训柜选用铁质亚光密纹喷塑构造，正面上部为网内电压、电流量、情况指示灯等监管原元器件，中部为机床电气柜，柜内元器件部署与具体机床厂的方式一致。电气柜内的电气安裝板上面装有变频器、伺服控制器、交流接触器、汽车继电器、保险丝座、断路器、开关电源电路、接线端子排和走线槽、智能化型常见故障控制模块等；电气柜后部还配有变压器和接地装置端子等。
3．机床实训柜正面和二侧装有带锁双重对开全透明门，便捷应用、安全性、防污。背面装有二扇对打开门，底部装有4只万向轮，并配备刹车设备，便捷挪动和固定不动。
4．系统软件选用三相四线AC380V沟通交流开关电源配电，并配有漏电保护器、指示灯标示和保险丝等，具备过载维护、短路故障维护和走电维护设备，在电压出现异常或发生短路故障状况时全自动姿势，维护人身安全和机器设备安全性。
5．数控系统选用华中生产厂家的总体数控系统，能达到不一样种类机床的实训教学。
6．X、Y、Z轴由沟通交流伺服电机推动，运动方向上配有正负限位、参照点等电源开关，选用现行标准规范的机械设备式行程开关；主轴由三相异步电机推动，变频调速操纵。
7.主轴、床身、拖板等选用铸造件构造，铸造件经过时效处理、表层机加工和铲刮加工工艺等，保证机床精度平稳。
8．X、Y、Z轴进给传动系统由滚珠丝杠螺母副、轴承、轴承橡胶支座、电机橡胶支座等构成，可开展导轨预紧力调节、滚珠丝杠的安装与调节等技能练习。
四、基本上实验见习项目
实验1 数控车床电路原理、剖析、机械设备、电气的安裝、调节实验
实验2 数控系统的具体操作、程序编写、实物生产加工实验
实验3 变频器变频调速实验
实验4主轴主要参数提升实验
实验5 X轴伺服电机推动操纵实验
实验6 Y轴伺服电机推动操纵实验
实验7 Z轴伺服电机推动操纵实验
实验8 正负超程限位、零点实验
实验9 手轮（手摇单脉冲产生器）实验
实验10 铣床数控系统操纵生产加工实验
实验11 数控铣床系统软件通信实验
实验12 数控铣床电气综合性安裝
实验13 数控铣床NC主要参数调节
实验14 数控铣床丝杆反向空隙赔偿实验
实验15 数控铣床丝杆螺距赔偿实验
实验16 数控铣床智能化常见故障设定与清除实验
实验17 考评工作站常见故障设定与打印成绩报告单实验
实验18 学生开展常见故障清除实验
实验19 无刷伺服电机换相基本原理实验
