近些年，随着数控技术的普遍运用，学校愈来愈重视培养生产、技术服务等职位要求的好用型、技能型专业人才，进一步提升学生的动手能力能力和剖析应对难题的能力，全方位学习把握数控系统的操纵基本原理、数控程序编写、电气设计方案方式及安裝调节与检修。可是，大多数数高校遭遇欠缺此类的数控培训机器设备。因此，本企业开发设计了数控铣床电控系统软件基本原理及调节检修实验台见习设备。应用该设备可以使学生把握数控铣床系统软件操纵基本原理、电气设计方案方式、元器件的挑选、铣床电气安裝及调节、常见故障确诊检修、零件程序编写及图形模拟生产加工全过程等多项实验内容，做到工业生产生产现场见习效果。该设备选用开放式构造、模块化设计设计方案，既可用以教学、也可用以课题设计、毕业设计和实训，有益于提升学生设计方案数控机床电气操纵系统软件、确诊数控机器设备常见故障的能力，使受训目标最大程度地融入和达到市场要求。该设备也可以带动科研技术性工作人员进一步了解数控铣床构造，与此同时也为技术性工作人员开展数控铣床系统软件的二次开发设计给予了必备条件。该实验设备的关键元器件均采用工控商品。
一、商品构成部分

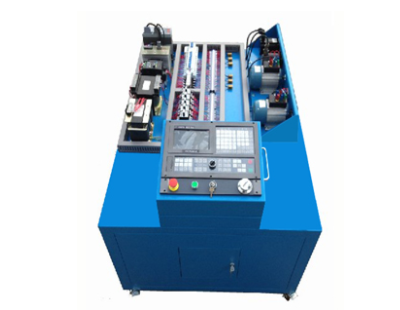

数控系统数控车床实训台选用GSK990MA铣床数控系统，数控铣床的X、Y、Z轴由步进与伺服电机操纵，在实训台上运动演试，主轴由变频器操纵，学生可以学习到GSK990MA步进与伺服电机的操纵、变频器操纵、接近开关的基本原理和PLC命令、程序编写、布线及在数控机床中的运用等及数控铣床程序编写、生产加工、检修。
数控控制台给予一套详细的控制系统软件，控制系统软件有着详细的GSK990MA数控技术的系统软件，控制台全方位分析了GSK990MA系统软件的操纵基本原理和构造，按合乎真正数控机器设备的规定开展电气联接，可以推动实训机床开展数控加工；与此同时数控控制台在控制系统软件内部给予数控机床普遍常见故障的设置、检修、考评等电源电路常见故障系统软件，该常见故障系统软件给予全开放的端子插口，可以设定电源电路常见故障、关键元器件常见故障，供学生开展测量，分辨。由老师设置常见故障，学生可以实现线上测量排故，也可以实现断电测量开展排故，提升学生应对难题的能力。
二、商品突显特征:
本企业具备多年生产数控的工作经验，因而对数控系统内部开展全方位分析展现到面板上，把数控铣床的作用全部选用接插件操纵。全部操纵模块操纵方式如下所示：
1、实验台展现通用铣床操纵路线全局图，学生可以把此图做为设计方案电源电路的示范性图，便于更为深度了解数控铣床的操纵方式。.
2、GSK990MA数控系统：本实验台把GSK990MA数控系统的操纵插口拓展到实验台的面板上，再用接线端子可引接到各个控制模块板上开展操纵。
3、三相变频操纵模块：通过接插线联接到数控系统上开展变频操纵，提升学生的动手能力能力，提升对操纵全过程中的常见故障难题有大量的了解和剖析。
4、伺服推动操纵模块：通过接插线联接到数控系统上开展伺服推动操纵，提升学生的动手能力能力，让学生对伺服操纵器有个全方位的了解和剖析能力。
5、手脉模块：通过接插线联接到数控系统上开展手动式操纵机床座标运动
6、需设计方案有专业的常见故障设定区和排故具体操作模块，可设定28个数控铣床的典型性的电气常见故障。
三、数控控制台部署的与众不同特征：
1、本控制柜总体机壳为铁质钣金喷塑构造，牢固经久耐用。键入三相五线制380V沟通交流开关电源。
2、中部安裝有一扇外翻的常见故障门，有专用型钥匙锁上，设计方案较为隐敝。开启常见故障门里面有28个考评电源开关，具有数控机床典型性的28项常见故障设计方案。
3、柜体上面部分是控制台的主操纵地区.
四、数控控制台技术性特性：
1、键入开关电源：三相五线制380V沟通交流开关电源。
2、漏电保护：走电姿势电流量≤30mA；具备接地装置维护。
3、工作中自然环境：溫度-100～+400C。
4、整机功能损耗：＜2KW
5、考评柜尺寸：1300×1000×800mm
五、系统软件标配GSK990MA
数控基本原理实训设备是我企业根据学校具体要求开发设计的合适数控专业教学的专用型实验机器设备，其作用全、融入性强，可达到数控检修、数控电气设计方案、常见故障人为因素设计方案、数控机床电气拼装、机床数控化更新改造等各项实验设定。
实验台可分成：开环系统软件、半闭环控制系统软件、闭环控制系统软件三种配备，此外还可以选配绘图十字工作台、可拆装机床，主轴变频系统软件、个性化的外观设计、独特作用设计方案、实验台互联网操纵方案等。
实验台的特征有：
构造紧密，容积小，四脚加装滚轮，有利于挪动；平面图部署,布线简要,标示清楚,易观查机床姿势及常见故障确诊；主轴（正反转，制动），X，Y、Z轴联动；制冷电机；规范工业生产用电子手轮；X、Y、Z轴手动式行程安排限位，减速回零操纵； 28个数控机床普遍常见故障点，有利于培养学生的常见故障确诊、数控机床检修能力；备有健全的电气电源电路工程图纸、数控电气布线图、机床溶解与安装等，合适数控电气电源电路和机床硬件配置检修等基本原理教学；此外根据目前数控教学的现况，编有应用本机器设备开展数控教学实验《数控基本原理实验台—实验具体指导书》；数控实验老师可以根据学生的水准自主设计方案不一样难度系数的数控常见故障点，为此更强的发挥数控老师在教学中的能动性，更好地将教研融于一体；漏电保护作用（电流量超出30mA将马上断电，具有维护效果）。
1、配置GSK990MA系统软件的数控综合性实验台除了具备固定不动设定的普遍的28个常见故障点。
2、本系列产品数控基本原理示教机可以实现以下实验（不一样的推动软件配备能实现不一样作用）：
(1)数控机床电气电路原理、实验、安裝；
(2)数控机床计算机系统软件常见故障分辨及检修；
(3)数控机床电源电路常见故障分辨及检修；
(4)数控机床常见故障科学研究、设计方案及实验；
(5)数控系统的基本原理和构成 ；
(6)数控系统联接与调节；
(7)数控系统主要参数、确诊主要参数设定与调节；
(8)数控机床编码程序编写、主要参数调节、宏程序程序编写及插补生产加工；
(9)步进电机推动系统软件的组成、调节及应用；
(10)沟通交流伺服系统的组成、调节及应用；
(11)变频调速系统软件组成、调节及应用；
(13)数控机床正负限位检测与调节；
(14)数控机床回参照点检测与调节；
(15)数控机床关键作用检测与调节；
(16)数控系统通过USB插口开展CNC通信作用检测、调节等。
