一、商品简述
本系统软件是专业为职业学校、技工学校、职业教育培训组织研制的数控铣床装调检修技能实训考评机器设备，根据机电类领域中数控机床检修技术性的特征，并融合数控机床装调维修工的技能鉴定规定，对数控机床电气操纵及机械传动开展科学研究，针对实训教学活动开展了专业设计方案，包括了数控系统软件运用、PLC操纵、变频调速操纵、感应器检验、伺服推动操纵、低压电气操纵、机械传动等技术性，加强了学生对数控机床的安裝、布线、调节、常见故障确诊与检修等综合性能力，合适机电类有关专业的教学和培训，也合适数控机床装调维修工、车工等技术工种的考评与评定。
二、商品特征
1.商品根据数控机床装调维修工职业及职位的技能规定，融合数控机床检修技术性行业的特征，能让学生在比较真正的自然环境中开展练习，以锻练学生的职业能力，提升职业素养。
2.商品融合目前国内数控系统的应用状况，及其数控教学和机器设备的现况，给予了发那科数控系统，合乎目前国内数控教学的现况和特征，为数控教学和实操练习给予支柱。
3.以具体工作中每日任务为媒介，根据工作中每日任务进行全过程中的特征区划执行阶段，分系统软件设计方案、电气安裝与联接、机械设备安装与调节、机电联调与常见故障清除、机床精度检验、机床试生产加工等好多个真正工作中全过程的职业实践活动活动，重现典型性数控机床电气操纵及机械传动的学习行业情景，主要培养学生对数控机床的机械设备装调、家用电器安裝布线、机电联调、常见故障检验与检修、数控机床维护保养等综合性能力。
4.与具体运用技术性相融合，包括数控系统软件运用、PLC操纵、变频调速操纵、感应器检验、伺服推动操纵、低压电气操纵、机械传动等技术性，培训学生对数控机床装调的基本上专用工具和量具的应用能力，加强学生对数控机床的安裝、布线、调节、常见故障确诊与检修等综合性能力。
三、技术性特性
1．键入开关电源：三相四线AC380V±10% 50Hz
2．设备容积：≤2kVA
3、外形尺寸：800mm×600mm×1800mm（机床实训柜）
1100×900×1550mm （实物小铣床）
4、具备数控铣床常见故障确诊检修考评作用，可设定数控机床24个典型性的电气常见故障。考评系统软件选用智能化考评的方法，并具备连接网络的作用。常见故障可通过电子计算机设定，也可在智能化考评终端上设定。学生对常见故障状况开展剖析，在考评终端上键入相对应的常见故障编码开展常见故障清除。
四、商品构造和构成

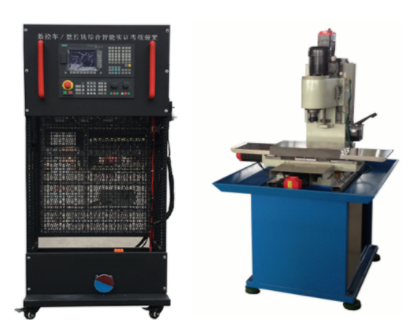

1．系统软件由机床实训柜、实物小铣床和操作台等构成。
2．机床实训柜选用铁质亚光密纹喷塑构造，正面装有数控系统和具体操作面板，背面为机床电气柜，柜内元器件部署与具体机床厂的方式一致。电气柜内的电气安裝板为多用途网孔板，上面装有变频器、伺服控制器、交流接触器、汽车继电器、保险丝座、断路器、开关电源电路、接线端子排和走线槽等；电气柜底部还配有变压器和接地装置端子等。
3．实物小铣床基座选用铁质亚光密纹喷塑构造，上方配有实物小铣床安裝平台，选用铸造件构造，表层磨削生产加工；基座四周配有围边，可接外溢的润滑油和便捷清除生产加工时留有的废屑。
4．操作台为钢木结构，用以机床构件的安装与测量，下方配有专用工具柜。
5．系统软件选用三相四线AC380V沟通交流开关电源配电，并配有漏电保护器、指示灯标示和保险丝等，具备过载维护、短路故障维护和走电维护设备，在电压出现异常或发生短路故障状况时全自动姿势，维护人身安全和机器设备安全性。
6．数控系统选用西门子生产厂家的总体数控系统，能达到不一样种类机床的实训教学。
7．X、Y、Z轴由沟通交流伺服电机推动，运动方向上配有正负限位、参照点等电源开关，选用贴近式感应器；主轴由三相异步电机推动，变频调速操纵。
8．实物小铣床由床身、主轴箱、进给传动系统和輔助设备等构成，具备具体生产加工能力，可对铁、铝、铜、PVC、有机玻璃等材料开展车削加工。通过对数控小铣床的拆装练习，学生可把握数控铣床水准度、平行度和垂直角度的调节方式等，与此同时学好百分表、直角尺、游标卡尺等工量具的应用方式和机床机械设备精度的测量方式。
1）床身、主轴箱、工作台等均选用铸造件构造，铸造件经过时效处理、表层机加工和铲刮加工工艺等，保证机床精度平稳。
2）主轴箱由箱体、主轴、主轴电机等构成，可开展主轴箱的安装与调节、主轴电机的安裝与调节等技能练习。主轴与主轴电机选用多楔带联接，且具备张紧力构造，可开展张紧力调节。
3）X、Ｙ、Z轴进给传动系统由滚珠丝杠螺母副、进口直线导轨、轴承、轴承橡胶支座、电机橡胶支座等构成，可开展导轨预紧力调节、滚珠丝杠的安装与调节等技能练习。
4）选配主轴芯棒等机床检具，可开展数控铣床几何图形精度检验层面的练习。
5）輔助设备由润滑系统、防护罩等构成。
6）ＳＹ-160型实物小铣床关键主要参数：
