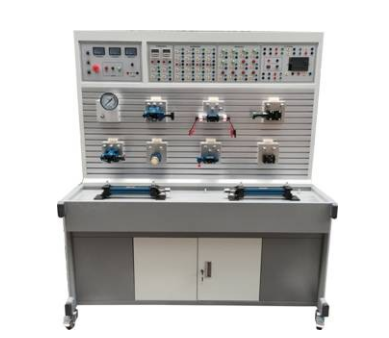

KCYCM-18D 型工业液压与PLC控制实训装置（采用导线连接）

一、简述：

 液压机与 PLC操纵液压机实训设备是我企业根据高校机电一体化对电、液操纵的课程标准规定，我企业液压机与PLC操纵液压机实训机器设备的优势，选用了开放型实训台构造，普遍征求专家教授与教师的建议，经持续自主创新改善研制而成的。

集真正的液压元件、各实行控制模块、汽车继电器操纵模块、PLC程序编写操纵技术性于一体，液压元件成单独控制模块，均装有带延展性插脚的底板，实训时可在通用铝型材板上拼装成各种液压系统回路，电机和泵轴承式联接（一体化）再和油箱固定不动在一起，油箱和操纵屏独立置放；含有三相开关电源漏电保护，直流电源含有过流保护，系统软件额定压力为6.3Mpa。

二、实训设备作用：

1、实训设备由实训台、实训桌、电气操纵控制模块、液压泵站、液压元件等构成。

2、实训台：铝材构造平台，关键用以安裝液压机有关元器件，型材表层有规范的两道固定不动槽最上面层关键以电气操纵部位。

3、实训桌：铁质两层亚光密纹喷塑构造或全钢框架结构，含有集中化搜集实训遗油设计方案，实训桌下方配有元器件存储柜，用以储放元器件。

三、技术性主要参数：

1、键入开关电源：三相五线，380V．允差±l0%，50Hz。

2、直流电源：DC24V

3、设备容积：<2kVA。

4、工作中自然环境溫度：－5℃～40℃；

5、工作中环境湿度：≤90%(40℃时)；

6、外形尺寸：1520mm×700mm×1750mm

7、液压泵站：最大容积60L．2mm厚钢板、自变量叶片泵及电机、温度液面计、清洁盖、气体滤清器、吸油过滤装置、耐震不锈钢压力表，L-HL46号液压油。自变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。电机：额定电压380V．最大功率1.5kW，绝缘层级别B。

8、开关电源模块：开关电源部各自配有一个380V电压表、直流电压表、电流表，监控设备的交、直流键入开关电源及电流量标示。运行/终止按钮关键用以操纵液压泵站与气泵是不是通电。配备急停按钮等，给予电气操纵电源电路中的AC220V沟通交流电压、DC24V直流电压。

9、PLC 主机控制模块：三菱FX1S-20MR主机，主机为12点电源开关量键入，8点电源开关量輸出。

10、配有操纵控制模块：PLC主机控制模块、直流汽车继电器控制模块、操纵按钮控制模块、时间汽车继电器控制模块等。

11、通过机械设备操纵，传统汽车继电器操纵，优秀的PLC全自动操纵及MGGS组态手机软件操纵、监管技术性于一体，灵活实现其作用。
