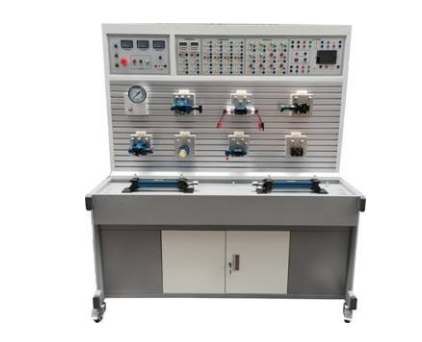

KCYCM-18E型液压与气动PLC控制综合实训装置

一、简述

液压机与气压传动PLC控制综合性性实训机器设备采用“二合一”结构，配备两套实验机器设备，一套为气动与PLC实训平台，另一套为液压传动与PLC实训平台，且各自配有独立的PLC电气控制机器设备。

 同一套机器设备既可以各自独立进行液压机控制、气动控制的相相匹配基本上上同路及其应用实验，又可以进行PLC程序编写及应用控制实验，可用以“液压传动与控制”、“液压机与气压传动”、“气动技术性性”等相关课程的教学实训。

二、实训机器设备效果

1、实训机器设备由实训台、实训桌、电源开关开关电源控制模块、PLC电气控制操纵控制模块、汽车汽车继电器控制

操纵控制模块、控制按钮操纵控制模块、时间汽车汽车继电器操纵控制模块、液压泵站、液压元件、气泵、气动元件等组成。

2、实训台：双面铝材结构平台，重要用以安裝液压机气动相关元元器件，型材表面有标准的两道固定不动不动槽，最上面层重要以电气控制位置。

3、实训桌：铁质两层亚光密纹喷塑结构或全钢框架结构，带有集中化化搜集实训遗油方案设计，实训桌下方配有元器件储存柜，用以储放元器件。

三、技术性性关键主要参数

1、输入开关电源电路：三相五线，380V．允差±l0%，50Hz。

2、直流电源：DC24V

3、机器设备容积：<3kVA。

4、工作中中地理环境溫度：－5℃～40℃；

5、工作中中自然环境环境湿度：≤90%(40℃时)；

6、外形尺寸：1520mm×1050mm×1750mm

7、液压泵站：最大容积60L．2mm厚厚钢板、自变量叶片泵及电机、溫度液面计、清

洁盖、汽体滤清器、吸油过虑设备、耐震不锈钢压力表，L-HL46号液压油。自变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。电机：额定电压380V．最大功率1.5kW，绝缘层层等级B。

8、无油静音空气压缩机：工作中中开关电源电路：AC220V；电机功率：550W,公称容积20L,额定輸出气压0.8Mpa。

9、电源开关开关电源控制模块：开关电源电路部各自配有一个380V电压表、直流电压表、电流表，监控系统的交、直流输入开关电源电路及电流量量标示。运作/停止按钮重要用以控制液压泵站与气泵是不是通电。配置急停按钮等，给与电气控制电源电路中的AC220V沟通交流沟通交流电压、DC24V直流电压。

10、PLC 主机操纵控制模块：主机选用西门子S7-200 CPU224主机，I/O口24点，14

路输入/10路汽车汽车继电器輸出。

11、配有控制操纵控制模块：PLC主机操纵控制模块、直流汽车汽车继电器操纵控制模块、控制按钮操纵控制模块、时间汽车汽车继电器操纵控制模块等。

12、通过机械设备控制，传统汽车汽车继电器控制，出色的PLC全全自动控制及MGGS组态手机手机软件控制、管控技术性性于一体，灵活实现其效果
