液压装置-透明液压传动演示系统

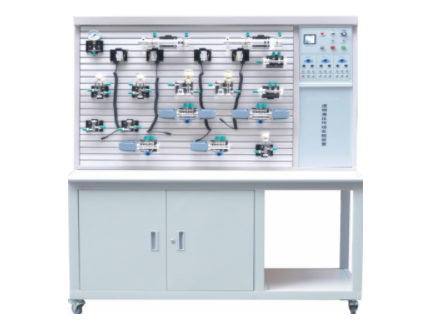

KCYCM-18型透明液压传动演示系统

一、关键技术性主要参数

1、开关电源：AC220V 50Hz

2、直流电源：键入AC220V 輸出DC24V/2A

3、液压机实验油泵电机功率：250W 配有专用型的稳压直流电机调速器

调速范畴：0－1700r/min

4、实验工作中时离液压机实验台1.5m远处噪声≤58dB。

5、实验油路液流压力规定需0.3－0.8Mpa（油泵最大压力：Pmax=2.5Mpa）

6、电磁换向阀：AC220V 吸力3Mpa

7、实验台外型尺寸：1330mm×650mm×1800mm

二、关键特征

1、全透明液压传动演试系统软件关键由实验桌、实验台、液压元件和家用电器操纵元器件等部件构成。

2、实验桌、实验台为铁质两层亚光密纹喷塑构造，实验桌柜内储放液压元件等。

3、备全常见液压元件：每个液压元件均配有安裝底板，可便捷、随便地将液压元件安放在铝合金型材面板上（面板带“T”沟槽方式的铝合金型材构造）。油路搭接选用快换连接头，拆接便捷，不漏油。

4、实验元器件均为全透明有机材料做成，有利于了解把握几十种常见液压元件的构造，特性及主要用途。把握几十种基本上回路的原理，实验拼装回路快捷、便捷。

5、实训操纵模块选用单独的汽车继电器操纵模块开展电气操纵。

三、液压机基本上实验的换向回路

1、用手动式换向阀的换向回路。

2、用中位功能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力操纵回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀构成的复合型调速回路。

13、总流量阀短接的速率换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并接的二次进给同路。

16、用顺序阀的次序姿势回路。

17、用压力继电回的次序姿势回路。

18、用行程开关操纵的次序姿势回路。

19、用行程安排换向阀的次序姿势回路。

20、串连液压缸的同歩回路。

21、用先导型溢流阀操纵的换向回路。
