网络型PLC可编程控制器、变频调速综合实验装置

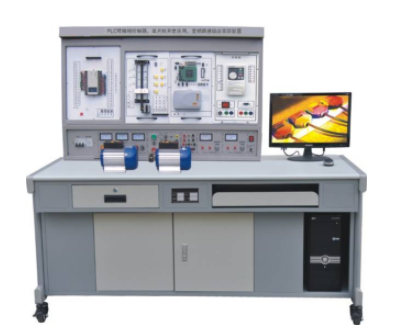

KCPLC-02F网络型PLC可编程控制器、变频调速综合实验装置

一、简述

本设备集变频操纵、PLC程序编写逻辑性控制板、通讯编辑器、程序编写软件、工控组态手机软件、仿真教学软件、模拟操纵实训挂箱、实物与于一体，综合性性强、作用齐备。

PLC部分可形象化地开展基本上命令练习，多个运用普遍的PLC具体运用模拟和实物操纵练习，与此同时也为了高层次的设计方案开发设计实验实训给予优良的标准：为了融合教学规定，设计方案全过程参照国内多种教材，从这当中精选最具典型性性的实训项目，配置三相鼠笼异步电机及汽车继电器，能进行多个电气操纵项目练习。变频器采用运用普遍的西门子MM420变频器，含有R485通讯插口，可进行变频调速技术性课程的有关教学实训。

二、特征

1．设备选用部件多构造、拆换实验控制模块方便快捷，如需拓展作用或开发设计新实验，只需加上实验挂箱就可以，永不取代。

2．双口布线法 PLC主机与实验挂箱之间的联接就可以选用自锁选用自锁紧接插线单线逐点联接，以提升动手能力动脑筋能力，加重了解PLC的构造作用，又可通过排线一次性联接，以提升实验联接速率，与单一联接法对比具备肯定优异性。

3．PLC实训目标形像真实，贴近工业生产现场的具体运用，通过本实验设备的练习，学生迅速就能融入现场的工作中。

4．选用西门子S7-200系列产品可程序编写控制板，作用强劲，特性优异，选用模块化设计设计方案，组成灵活。

5．组态棒图教学 选用MCGS工控组态手机软件，全部实验都已编写出品牌形象形象化、动感强、教学效果好的组态棒图，开展实验动态性追踪教学。

三、设备组成

（一）PLC部分

1．PLC可程序编写控制板实训台：给予三相开关电源，直流稳压电源及安全性维护设备

2．PLC可程序编写控制板实训设备实训挂箱

(1)基本实验挂箱 (2）四节传送带挂箱

(3）动因的全自动操纵控制模块 （4）步进电机的PLC操纵控制模块

（5）四层电梯轿厢挂箱 （6）十字路口交通灯挂箱

（7）天塔之光挂箱 （8）水塔全自动供电挂箱

（9）液态混和设备挂箱 （10）运料小车挂箱

（11）数码表明挂箱 （12）机械手挂箱

3．PLC可程序编写控制板具体操作桌

4．程序编写运用软件

5．PLC仿真实训软件一套

（1）通过PLASH虚拟自然环境实时表明PLC的运作情况

（2）可以实现PLC虚拟布线，并连接线开展不正确查验

（3）PLC程序编写练习、PLC程序编写检测等作用

（4）实现PLC运作模拟，对不正确程序开展查验

6．工控组态手机软件一套：开启软件编程自然环境，任何实训都可以编写出品牌形象形象化动感强、教学效果好的组态棒图，并开展实训动态性追踪教学。

7．PLC可程序编写控制板（插口都已引到面板）及转接通迅电缆线。

8．计算机或手持单片机编程器（客户自备或代购）

（二）頻率调速部分：配置西门子MM420 0.37KW变频器、BOP具体操作面板及有关插口配件。

（三）三相异步电动机180W 1台

四、技术性特性

1、键入开关电源：三相四线开关电源，键入时指示灯亮。

2、开关电源輸出：有走电型维护器、过载、短路故障维护设备。

A．三相四线380V輸出，由三只电压表标示輸出电压

B．～220V通过安全性插座輸出

C．+24V/2A直流稳压輸出

D．+5V/1A直流稳压輸出

E．±12V/1A直流稳压輸出（根据设备要求而定）

3、PLC可程序编写控制板：

知名品牌、型号规格：西门子CPU226（键入24点，輸出16点）

4、重量：100Kg

5、外形尺寸：168×75×150 cm3

五、基本上实验项目
