一、简述

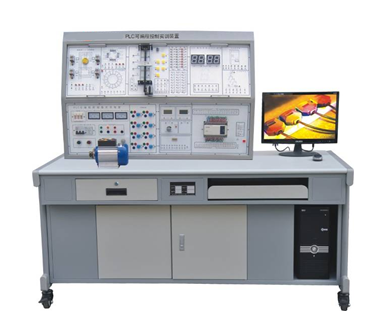

PLC可程序编写实训设备集可程序编写逻辑性控制板、Gx Developer程序编写软件、仿真实训教学软件、实训控制模块、实训实物、电气实训网孔板、电气元器件控制模块等于一体。在本设备上，可形象化地开展PLC的基本上命令练习，多个PLC具体运用的模拟及实物操纵练习。设备配置的主机选用运用普遍的日本三菱FX系列产品（FX1N -40MR内置数字量键入24路数字量 輸出16路）可程序编写控制板，配套设施SC-09通讯程序编写电缆线、三相鼠笼异步电机，并给予实训所需的+24V/1A、+5V/1A直流电源。
本实训设备合适高职院校、职业学校、技校的机电机器设备安裝与检修、机电技术性运用、电气运作与操纵、电气技术性运用、电子家用电器运用与检修等专业和非机电类专业的《可程序编写控制板技术性》、《电气及PLC操纵技术性》、《PLC以及运用》的实训。也合适技工学校、职业培训学校、职教中心、评定站的PLC实操、技能鉴定考评。
二、技术性特性
1、键入开关电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作中自然环境：溫度-10℃～+40℃ 相对湿度＜85%(25℃)
3、设备容积：＜500VA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全性维护：具备漏电压、漏电流量、过载维护设备
三、实训设备的基本上配备及作用
1、实训操纵屏（铁质两层亚光密纹喷塑构造）：挂放实训控制模块，内置滑槽，控制模块在实训屏上可任意挪动。
2、实训桌：钢木结构，桌面为防火安全耐磨材料制做，具备置放专用工具抽屉、键盘托、显示屏搁板。
3、网孔板：具备知识产权的网孔实训板，构造恰当，实训时电气元器件不需螺丝固定不动，只需一插一拉就可以紧紧固定不动在网孔板上，省时省劲，灵活快捷。
4、控制柜：
（1）沟通交流开关电源操纵模块
三相四线380V沟通交流开关电源经空气开关后给设备配电，电网电压表监管电网电压，配有带灯保险丝维护，操纵屏的配电由钥匙电源开关和启停电源开关操纵，与此同时具备走电告警标示及告警校准。
给予三相四线380V、单相220V开关电源各一组，由启停电源开关操纵輸出，并配有保险丝维护。
（2）直流电源、直流电压/电流表、逻辑性輸出及标示等
直流电压：0～10V可调輸出；直流电流量：4～20mA；直流数字电压表/电流表；电压表量程0～200V、键入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；与此同时配有逻辑性电平輸出（点动、自锁）、逻辑性电平标示、LED数码管、方向标示器、八音盒、直流24V汽车继电器、数据信号变换座若干。
（3）主机实训部件
配备三菱FX1N-40 mR主机，集成化数字量I/O（24路数字量键入16路数字量輸出）、RS-422通讯口、SC-09通讯程序编写电缆线。
