一、简述
本机器设备是根据职业教育的教学和实训要求研发的，消化吸收消化吸收国内相近产品的优点，充裕考虑到到了实验室的现况和发展发展发展趋势，认真研制而成。按照不一样的实验内容配置相相匹配的实训操纵控制模块，使学生实训方便快捷，适合高职院校、职业学校的机电机器设备安裝与检修、机电技术性性应用、电气运行与控制、电气技术性性应用、电子电器产品应用与检修等专业和非机电类专业的《可程序编写控制器技术性性》、《电气及PLC控制技术性性》、《PLC及其应用》、《变频调速技术性性》、《现场总线控制技术性性》课程的教学与技能实训要求与技能鉴定考评。
二、特点
1、采用乐高积木构成式结构，含开关电源电源开关量、模拟量、变频调速、触碰彩屏、系统软件系统总线通信操纵控制模块等，配套设施设备组态监控软件、仿真实训软件，实现仿真化、信息化管理管理、互联网实训教学，体现实训教学的互联网性和系统软件性。
2、项目实训操纵控制模块：应用目前典型性性的可程序编写控制器及系统软件系统总线技术性性开展对工业生产生产生产中模拟目标，实物模型中的逻辑性性、模拟、全全过程、运动等的控制实训，开展学生了解、方案设计、安裝、调整、检修等多种技能实训。
3、基于现场总线的组态管控实训教学：通过现场总线互联网，将实训机器设备（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制目标的程序，应用工控互联网集中化化管控的效果，主站PLC可以对任意台从站PLC进行实时监控，合乎工业生产生产现场控制的要求。学生独立通过PLC开展对各种实训目标的控制，并进行组态实时监控（1：1通信）。
4、仿真实训教学：通过FLASH虚拟地理环境实时说明PLC运行状况，也可以实现PLC布线、不恰当查验、程序编写训练、程序编写检验等效果。
三、技术性性特点
1、输入开关电源电路：三相四线（或三相五线）～380V±10% 50Hz
2、工作中中地理环境：溫度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
3、机器设备容积：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：1680mm×750mm×1600mm
6、安全性性维护保养：具有漏电压、走电总流量维护保养机器设备，安全性性合乎国家行业标准
四、实训机器设备的基本上上配置及效果

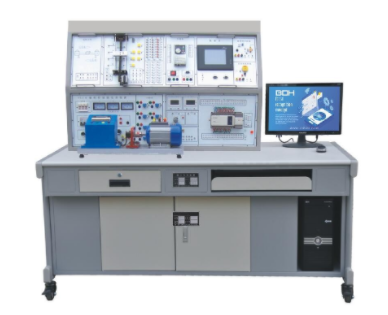

实训机器设备由控制屏、实训桌、主机实训构件、实训操纵控制模块（含丰富的工业生产生产现场机器设备模拟实训目标）、变频器挂箱、触摸屏挂箱、交直流电机、系统软件系统总线控制模块、通信操纵控制模块、电机导轨、测速机构等组成。
（一）控制屏（铁质两层亚光密纹喷塑结构，铝质面板）
1、沟通交流沟通交流开关电源电路控制控制模块
三相四线380V沟通交流沟通交流开关电源电路经空气开关后给机器设备配电设备，电网电压表管控电网电压，配有带灯保险丝维护保养，控制屏的配电设备由钥匙电源开关和启停电源开关控制，与此与此同时具有走电告警标示及告警校准。
给与三相四线380V、单相220V开关电源电路各一组，由启停电源开关控制輸出，并配有保险丝维护保养。
2、直流电源、直流电压/电流表、逻辑性性輸出及标示等
直流电压：0～10V可调輸出；直流电流量量：4～20mA可调輸出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；与此与此同时配有逻辑性性脉冲信号輸出（点动、自锁）、逻辑性性脉冲信号标示、LED数码管、方向标示器、八音盒、直流24V汽车汽车继电器、数据数据信号变换座若干。
3、主机实训构件
配置三菱FX3U PLC主机，内置数字量I/O（24路数字量输入24路数字量輸出），FX2N-485BD通信操纵控制模块，FX0N-3A模拟量操纵控制模块（2路输入/1路輸出），配套设施设备SC-09通信程序编写电缆线。
