一、简述
KCYQ_18C型PLC操纵全透明液压机与气动P综合性实训设备是上海科潮科教企业根据高校机电一体化对气、电、液操纵的课程标准规定，我企业液压机PLC操纵与气动PLC操纵实训机器设备的优势，选用了开放型综合性实训台构造，普遍征求专家教授与教师的建议，经持续自主创新改善研制而成的。是目前集气动操纵技术性、液压传动操纵技术性以PLC操纵的理想化的综合性性实训机器设备。实训可以让学生形象化、理性地比照、了解气、电、液各自具备的特征、特色、及优点和缺点等。
液压机实训元器件均为全透明有机材料做成，全透明形象化。有利于了解把握几十种常见液压元件的构造、特性及主要用途。把握几十种基本上实训回路的工作中全过程及基本原理。实训时拼装实训回路快捷、便捷。气动实训与液压机实训电气主控芯片模块配置2套PLC操纵与2套汽车继电器操纵，简易好用。
二、实训台构成
实训系统软件选用“二合一”双面构造，即一张实训桌可供两组四位学生各自开展气动实训与液压机实训，也可以双面与此同时开展气动液压机综合性实训，提升共享资源资源，提升商品的特性价钱比。总体构造简易，好用性强。
该实训台为铁质两层亚光密纹喷塑构造。美观大方，牢固经久耐用，具体操作便捷。基本上配备为：气动实训元器件1；气动实训PLC操纵控制模块1套；低噪声空压机1台；液压机实训元器件1套，液压机实训PLC操纵控制模块1套；液压机实训泵房1台。（电子计算机根据学校规定另行配备）
本实训系统软件选用专用型单独液压机实训泵房，配直流电机无级调速系统软件，并且电机速率控制系统软件内部具备安全性限速作用，可以对輸出的最大速率开展制约。配有油路压力调定作用，可以调定輸出压力油的安全性工作压力。配置全常见液压元件：每个液压元件均配有安裝底板，可便捷、随便地将液压元件安放在铝合金型材面板上（面板带“T”沟槽方式的铝合金型材构造）。油路搭接选用快换连接头，拆接便捷，不漏油。
运用此套实训机器设备既可各自单独地开展气动操纵、液压机操纵相对应的基本上回路以及运用实训，也可综合性地开展互相相互配合的实训：如实现气-电操纵，气-液操纵，电-液操纵，及其气-电-液综合性操纵等。
三、关键技术性主要参数
1、开关电源键入：380V对地走电电流量超出30mA即断开开关电源；
2、直流电源键入AC220V 輸出DC24V/3-5A并含有过载维护；
3、设备容积：≤1kVA；
4、工作中自然环境溫度：－5℃～40℃；
5、工作中环境湿度：≤90%(40℃时)；
6、外形尺寸：1500mm×1000mm×1850mm
7、液压泵站：
（1）系统软件额定压力0.8MPa；
（2）定量分析齿轮泵-电机1套：选用内轴一体式安裝，构造紧密，噪声低；定量分析
齿轮泵：额定总流量6L∕min，压力2.5 MPa；电机：功率450W，调速范
围0－1500r/min，外型尺寸：630mm×380mm×500mm
（3）油箱：公顷容积30L；附带油温液位计、过滤装置、气体滤清器、耐震压
力表，L-HL46号液压油；

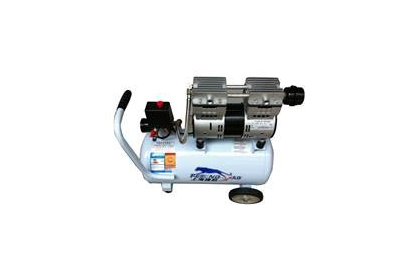

8、无油静音空气压缩机：工作中开关电源：AC220V；电机功率：550W,公称容积20L,额定輸出气压0.8Mpa。
9、液压元件：
选用全透明加工工艺生产加工而成，最大工作压力2.0MPa。每个全透明液压元件皆配
有底板，可便捷、随便地安放在具体操作面板上。油路搭接选用快换连接头，
并且选用全透明塑料软管，可清楚形象化看见油路的流动性，不漏油。
10、家用电器操纵模块：
（1）开关电源模块：开关电源部各自配有一个380V电压表、直流电压表、电流表，监
视设备的键入交、直流电源及电流量标示。运行/终止按钮关键用以操纵液压泵站与气泵是不是通电。配备急停按钮等，给予电气操纵电源电路中的AC220V沟通交流电压、DC24V直流电压。
（2）PLC主机控制模块：主机采用三菱FX1S-20MR主机，12路DC键入／8路继
家用电器輸出。
（3）配有操纵控制模块：PLC键入、輸出控制模块；汽车继电器控制模块；操纵按钮控制模块；时
间汽车继电器控制模块等。
11、电磁换向阀：DC24V .吸力3mpa
四、液压机部分关键特征
1、液压机与气动PLC操纵综合性实训设备关键由实训桌、实训台、液压元件和家用电器操纵元器件、可程序编写控制板（PLC）等元器件构成。
2、实训桌、实训台为铁质两层亚光密纹喷塑构造，实训桌抽屉内储放液压元件等。
3、配置全常见液压元件：每个液压元件均配有安裝底板，可便捷、随便地将液压元件安放在铝合金型材面板上（面板带“T”沟槽方式的铝合金型材构造）。油路搭接选用快换连接头，拆接便捷，不漏油。
4、实训元器件均为全透明有机材料做成，有利于了解把握几十种常见液压元件的构造，特性及主要用途。把握几十种基本上回路的原理，实训拼装回路快捷、便捷。
5、通过机械设备控，传统汽车继电器操纵，优秀的PLC全自动操纵与PLC程序编写及监管技术性于一体，灵活实现其作用。
6、实训操纵模块也可以选用单独的汽车继电器操纵模块开展电气操纵，通过比
较，突显PLC可编程序操纵的优异性和优秀性，加重对PLC单片机编程器的了解与把握。
五、全透明液压机基本上实训回路
1、用手动式换向阀的换向回路。
2、用中位功能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力操纵回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀构成的复合型调速回路。
13、总流量阀短接的速率换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并接的二次进给同路。
16、用顺序阀的次序姿势回路。
17、用压力继电回的次序姿势回路。
18、用行程开关操纵的次序姿势回路。
19、用行程安排换向阀的次序姿势回路。
20、串连液压缸的同歩回路。
21、用先导型溢流阀操纵的换向回路。
22、用单向阀的保压回路。
23、用换向阀的保压回路。
24、PLC程序编写软件学习和应用
25、PLC与电子计算机的通信，在线调节、监管
26、PLC操纵的液压机基本上回路实训（提升操纵）
六、气动关键特征
1、液压机与气动PLC实训设备关键由实训桌及实训台、气动元件和电气操纵元器件、可程序编写控制板（PLC）等部件构成。
2、实训桌、实训台为铁质两层亚光密纹喷塑构造，实训桌柜内储放气动元
件等。
3、各个气动元件成单独控制模块，且装有带延展性插脚底板，可便捷、随便地将
元器件安放在实训面板（面板带“T”沟槽方式的铝合金型材构造）上。回
路搭接选用快换连接头，部署灵活，拆接便捷快捷。
4、选用静音空压机，为实训室给予一个较好的实训自然环境（噪声<60）。
5、实训气源压力低，系统软件额定压力为0.8 Mpa，电气操纵选用低电压直流
DC24V开关电源；实训气路、操纵电源电路安全性靠谱，配有手控、气控、电控、
全自动等操纵作用。
七、气动基本上实训回路
1、单效果气缸的换向回路
2、双效果气缸的换向回路
3、单效果气缸速率操纵回路
4、双效果气缸单边调速回路
5、双效果气缸双重调速回路
6、速率换接回路
7、缓存回路
8、二次压力操纵回路
9、高低压变换回路
10、计数回路
11、延时回路
12、过载维护回路
13、互锁回路
14、单缸单往复操纵回路
15、单缸持续往复姿势回路
16、直线缸、转动缸次序姿势回路
17、多缸次序姿势回路
18、双缸、同歩姿势回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的运用回路
22、迅速排气阀运用回路
23、残压排除回路
24、全自动与手动式应用回路
25、双手具体操作回路
26、PLC程序编写软件学习和应用
