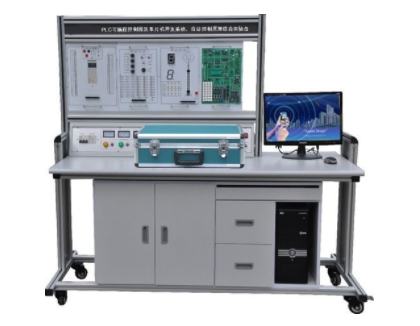

KCPLC-01C型PLC可编程控制器及单片机开发系统、自动控制原理综合实验台

 一、机器设备特征

1、本实验台选用部件多构造 拆换实验控制模块方便快捷，如需拓展作用或开发设计新实验，只需加上实验挂箱就可以，永不取代。

2、双口布线法 PLC主机与实验挂箱之间的联接就可以选用自锁紧接插线单线逐点联接，以提升动手能力动脑筋能力，加重了解PLC的构造作用，又可通过排线一次性联接，以提升实验联接速率，与单一联接法对比具备肯定优异性。

3、实验目标形像真实，贴近工业生产现场的具体运用，通过本实验设备的练习，学生迅速就能融入现场的工作中。

4、选用西门子S7-1200系列产品可程序编写控制板，作用强劲，特性优异，选用模块化设计设计方案，组成灵活。

5、组态棒图教学 选用MCGS工控组态手机软件，全部实验都已编写出品牌形象形象化、动感强、教学效果好的组态棒图，开展实验动态性追踪教学。

二、设备组成

1、PLC可程序编写控制板实验台：给予三相开关电源，直流稳压电源及安全性维护设备

2、PLC可程序编写控制板实验设备(挂箱规格型号：40×24×6 cm3)：

（1）PLC001 交通信号灯PLC全自动操纵实验挂箱

（2）PLC002 搅拌器的PLC全自动操纵实验挂箱

（3）PLC003 LED数码管表明PLC全自动操纵实验挂箱（实物）

（4）PLC004 四层电梯轿厢的PLC全自动操纵实验挂箱（实物）

（5）PLC005 加工中心刀具库挑选操纵实验挂箱（实物）

（6）PLC006 艺术彩灯造型设计的PLC操纵实验挂箱

（7）PLC007 电机的全自动操纵实验挂箱（实物）

（8）PLC008 步进电机的PLC操纵实验挂箱（实物）

（9）PLC009 模拟电视机发送塔实验挂箱

（10）PLC010 全自动送料装车系统软件实验挂箱

（11）PLC011 自动售货机实验挂箱

（12）PLC012 全自动成形系统软件实验挂箱

（13）PLC013 水塔全自动供电系统软件实验挂箱

（14）PLC014 邮件自动快递分拣系统软件实验挂箱

（15）PLC015 全自动全自动洗衣机系统软件实验挂箱

（16）PLC016 电镀系统软件实验挂箱

（17）PLC017 汽车继电器操纵实验挂箱（一）

（18）三相鼠笼电动机380V Y /△接法

（19）基本实验挂箱

3、PLC可程序编写控制板具体操作桌

4、程序编写运用软件

5、仿真教学软件

6、工控组态手机软件

7、PLC可程序编写控制板（插口都已引到面板）及转接通迅电缆线。

8.综合性型单片机设计实验系统软件

三．整体规定

1.全部单片机设计硬件配置实验电源电路控制模块都务必集成化在一个实验电源电路主板上，进行全部的实验项目。

2.实验箱体选用铝木铝合金组成材料,ABS塑胶包角。

3．能配备单片机设计和PC机组态综合性运用插口，PC机与单片机设计实时通讯，在组态界面上实时表明单片机设计测控的各项主要参数；

4.测量作用：虚拟示波器、常见数据信号源。

5.整机具备独立自主知识产权，无任何侵权行为项。

四．单片机设计硬件配置电源电路构成

1.基本插口电源电路

（1）多路按时计数器8253A。

（2）可程序编写并行处理键入/輸出插口8255。

（3）可程序编写键盘表明插口8279

（4）可程序编写串行通信通讯插口16C550

（5）单片机设计系统软件简易I/O口拓展电源电路74LS273/74LS244。

（6）看门狗电源电路MAX813

2. 人机对战插口电源电路

（1）8位LED发亮管輸出表明

（2）8位电源开关量键入控制模块、8位电源开关量輸出控制模块。

（3）8个单独的LED数码管。

（4）4×4矩阵键盘电源电路。

（5）16×16点阵式LED控制模块，由4个8*8点阵式和推动电源电路构成。

（6）12864 LCD图形、中文、标识符表明控制模块。

（7）主板集成化有带触模屏作用的2.4”TFT 五颜六色液晶显示屏。

（8）两路带消抖±5V单单脉冲造成电源电路。

（9）1HZ-1MHZ分8路輸出固定不动单脉冲产生。

3. 外设实行构件

（1）5V汽车继电器操纵、音乐产生器电源电路。

（2）步进电机20BY及直流电机推动与操纵。

（3）扬声器推动电源电路。

（4）蜂鸣器推动电源电路。

（5）光学测速控制模块电源电路。

4. 通讯插口电源电路

（1）CH375 USB通讯控制模块 ,适用HOST /SLAVE方式。

（2）IRM5000红外线无线通信控制模块

（3）CAN-Bus通讯控制模块，由SJA1000和TJA1050T专用型处理芯片构成。

（4）TCP/IP通讯控制模块，含太网处理芯片RT8019和32K静态数据储存器。

（5）RS232/RS485插口运用和脉冲信号变换电源电路。

（6）I2C串行通信实时日历/钟表PCF8563。

（7）I2C串行通信键盘表明控制板Zlg7290。5. 储存器电源电路

（1）32K静态数据RAM 62256

（2）串行通信储存器93C64读写电源电路

（3）I2C串行通信储存器24C02运用电源电路。

（4）IC卡读写（24C01)控制模块电源电路。

（5）SST512K FALSH储存器电源电路。

（6）SD卡读写电源电路。

6. 数据变换

（1）单路8位数字模拟变换插口DAC0832。

（2）8路8位模拟/数字变换插口ADC0809。

（3）串行通信8位A/D 变换电源电路TLC549以及有关电源电路

（4）串行通信10位D/A 变换电源电路TLC5615以及有关电源电路

（5）ISD1730PY视频语音录放控制模块、纸盆式电动式扬声器及驻极体话筒。

（6）数字温度传感器DS18B20，用以自然环境溫度检验。

7.单片机设计控制模块

 （1）配备全作用51单片机设计仿真系统软件，RS232/USB通讯方法，不占有微控制板软硬件资源；CPU的口线全开放。

 （2)含STC89C52单片机设计控制模块,配线上免费下载电源电路和插口。

五．系统软件配备

1.WINDOWS下KEIL C51 软件自然环境，适用选编和C语言的程序编写、编译程序、连接和源程序级调节和线上免费下载。

2.Small RTOS(51) 1.12.1vR内嵌式电脑操作系统。

3.在线下载手机软件：STC_ISP_V479。

4.适用工业生产组态手机软件在单片机设计操纵中的运用插口软件。

5.工业生产组态手机软件在单片机设计操纵中的运用实验例程

6.短视频培训教程。

六．实验材料

1.配套设施单片机设计实验具体指导书。

2.全部实验的KEIL C51及选编样例的电子档源程序（各样例的电子文档，为KEIL C51及选编两种格式，该电子文档可立即用以调节）。

3. 单片机设计各种运用实验，在一个主板上务必实现下列实验：P3键入实验，P1輸出实验、DS18B20溫度检验实验、LED点阵式表明实验、操纵交通灯实验、步进电机和直流电机闭环控制操纵实验、串并A/D和D/A变换实验、8279键盘表明实验、1730视频语音录放实验、LCD表明实验、16C550可程序编写异步通信插口实验、RS232/485串行通信通讯实验、USB插口的运用实验、以太网通讯实验、CAN系统总线通讯实验、无线网络红外线插口通讯实验、IC系统总线实时钟表PCF8563、ZLG7290串行通信键盘、 IC智能卡运用实验、“看门狗”校准实验、NOR Flash、TFT五颜六色液晶屏及触摸屏的运用实验；

4.工业生产组态运用实验：含工业生产组态软件程序编写实验、工业生产组态手机软件在单片机设计操纵中的运用实验，如数据采集、数字电压表、液态混和、工业生产次序操纵、电机操纵等。

七．技术性特性

1、键入开关电源：三相四线开关电源，键入时指示灯亮。

2、开关电源輸出：有走电型维护器、过载、短路故障维护设备。A．三相四线380V輸出，由三只电压表标示輸出电压

B．～220V通过安全性插座輸出

C．+24V/2A直流稳压輸出（数显）

D．+5V/1A直流稳压輸出（数显）

E．±12V/1A直流稳压輸出（根据设备要求而定）

3、PLC可程序编写控制板：

西门子：S7-1200. CPU1214C（键入14点，輸出10点），配备拓展控制模块SM1223（8键入/8輸出）

4、重量：100Kg

5、外形尺寸：160×75×150 cm

八．基本上实验项目

(一)PLC实验：PLC可程序编写控制板实验系统软件

1．与、或、非逻辑性作用实验

2．定时器、计数器作用实验

3．跳转、支系作用实验

4．移位寄存器实验

5．数据处理方法作用实验

6．微分、位具体操作实验

7．四层电梯轿厢的PLC全自动操纵实验（实物）

8．搅拌器的PLC全自动操纵实验

9．LED数码官表明PLC全自动操纵实验（实物）

10．交通信号灯PLC全自动操纵实验

11．加工中心刀具库挑选操纵实验（实物）

12．艺术彩灯造型设计的PLC操纵实验

13．电机的全自动操纵实验 （实物）

14．步进电机的PLC操纵（实物）

15．模拟电视机发送塔实验实验

16．全自动送料装车系统软件操纵实验

17．自动售货机实验

18．全自动成形实验

19．三相鼠笼式异步电动机点动和自锁PLC操纵(实物)

20．水塔全自动供电控制系统软件实验

21．三相鼠笼式异步电动机联动正反转PLC操纵(实物)

22．邮件全自动快递分拣实验

23．三相鼠笼式异步电动机带延时正反转PLC操纵(实物)

24．全自动全自动洗衣机控制系统软件模拟实验

25．三相鼠笼式异步电动机Y/△变换起动PLC操纵(实物)

26．电镀全过程操纵实验

27．MCGS组态棒图实验教学,运用已编写好组态棒图,对以上任何实验开展动态性追踪教学实验

28．针对实验项目的实际规定，学生自主编写组态棒图开展实验。

（二）、单片机设计实验系统软件：

1、单片机设计I/O口运用实验_ P3.3口键入 P1口輸出

2、单片机设计I/O口运用实验_工业生产次序操纵

3、并行处理I/O插口8255运用

4、简易I/O口拓展

5、A/D 变换实验

6、D/A变换实验

7、键盘表明控制板8279运用实验

8、步进电机操纵实验

9、小直流电机调速实验

10、电子音响实验

11、汽车继电器操纵实验

12、数据存贮器拓展实验

13、8031单片机设计串行通信口运用实验

14、8031串行通信口运用实验

15、串行通信插口16C550运用实验

16、串行通信A/D转化器TLC549运用

17、串行通信D/A转化器TLC5615运用

18、单片机设计双机通讯实验

19、USB插口运用实验

20、16X16 LED点阵式表明实验

21、128 X 64 LCD液晶显示屏表明插口实验

22、数字温度传感器18B20实验

23、看门狗电源电路MAX708

24、I2C系统总线运用实验

（1）串行通信E2PROM的读写实验

（2）I2C智能卡读写实验

（3）串行通信键盘表明插口ZLG7290运用实验

（4）PCF8563串行通信实时钟表运用实验
