PLC可编程控制器、单片机实验开发系统综合装置

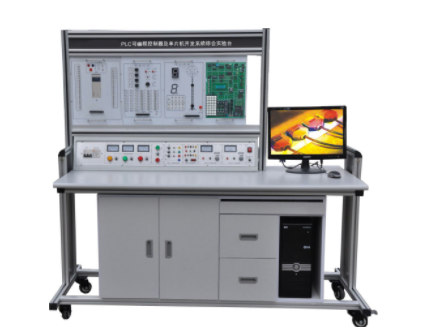

KCPLC-01B型PLC可编程控制器、单片机实验开发系统综合装置

一、简述

PLC可程序编写控制板及单片机设计实验开发设计系统软件综合性实验设备，是保证一机多用、资源共享资源、有利于管理、该系统软件可进行51/96/8088/8086等CPU的单片机设计、微型机的全部软、硬件配置实验。在单片机设计仿真实验系统软件的基本上。提升8088十六位微机原理和插口实验 。一体化设计方案，只需拆换不一样的CPU卡，就可以适用多种CPU的实验开发设计。给予两种具体操作平台，就可以单独工作中，也可与PC机联机工作中。一机在手，别无他求。它可用于《MSC-51单片机设计基本原理与插口》、《MSC-96 单片机设计基本原理与插口》、《单片机设计插口技术性》、《十六位微机原理与插口》等课程教学。由MCS-51/96CPU卡构成的单片机设计仿真实验系统软件，除实验作用外，还具备仿真开发设计作用，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空间达64K。实验时具体指导书中详尽描述了各实验的目地、内容，列举了布线图，程序插口框架图和程序软盘，省去了老师和实验指导教师为设计方案、准备调节实验路线和实验程序所许的工作中量，节省了课堂时间，从业单片机设计运用开发设计教学的科研人员根据各自的具体必须应用该实验系统软件，可带动应用者以最短的时间精确合理地进行开发设计与实验每日任务。PLC部分模拟具体工业生产操纵全过程中典型性的操纵目标，它品牌形象栩栩如生的演试了PLC的全部实行全过程。可以品牌形象栩栩如生的实行组织认证自己编写程序的恰当性，把握PLC的具体运用，提高学生对PLC的学习培训兴趣。商品选用挂箱式，有利于实验项目拓展和客户第二次开发设计。自商品发布以来，获得了各大学校教学老师和专家的一致五星好评。全套设备设计方案有效、作用强劲、具体操作简易便捷，对学生了解和把握可程序编写控制板的操纵基本原理和具体操作方式。加速学习PLC的程序编写方式。都具备巨大的带动。

二、系统软件组成

1、PLC可程序编写控制板实验台（演试屏与操纵箱组成）

2、PLC可程序编写控制板实验演试设备

3、PLC可程序编写控制板具体操作桌

4、程序编写运用软件

5、仿真教学软件

6、PLC及转接通信电缆线

7、51/96/8088/8086三合一单片机设计实验开发设计系统软件（包含系统软件主板、软件、步进电机实验控制模块、溫度全自动操纵实验控制模块、直流电机实验控制模块、音响控制模块等）

8、计算机或手持单片机编程器（客户自备或代购）

三、PLC可程序编写控制板实验台操纵箱技术指标

1、开关电源

 1.1开关电源键入:工作中电压220V±5%(50Hz)，键入时指示灯亮。

 1.2开关电源輸出：有保险丝和漏电保护电源开关二级维护作用。輸出沟通交流220V工作中电压有高精度电流表与电压表标示

A组:直流电压+5V/3A輸出，有高精度直流电压表标示电压輸出，过流全自动维护作用。

B组: 直流电压24V/2A輸出，有高精度直流电压表标示电压輸出，过流全自动维护作用。

C组:低压直流稳压电源，电压+12V/-12V輸出，电流量2A。

D组: 0-30V直流稳压电源，内置式汽车继电器全自动换档，多圈电位器持续调压，輸出电流量2A，具备预置式限流维护作用。

E组:恒流源，给予0-20mA恒流源

 F组:单相市电輸出，供客户自备仪器设备应用。

四、PLC可程序编写控制板主机挂箱作用、特征

1、PLC主机：键入：24点 輸出16点(可挑选)

2、型号规格：三菱FX1N-40MR

3、輸出电压：直流24V，电压表标示

4、运用运用软件程序编写

5、开关电源键入：沟通交流220V，50Hz

1）作用包含

（1）沟通交流开关电源键入区 （2）PLC主机 、程序编写电缆线

（3）LED发亮管、指示灯 （4）輸出负荷标示

（5）键入模拟电源开关（按钮和电源开关） （6）LED数码管 、蜂鸣器

（7）直流稳压电源5V1A，24V2A （8）PLC键入 、輸出端口号

2）PLC主机的键入輸出端口号均已引到面板上。键入可以接模拟键入电源开关、行程开关或接近开关等。輸出可以接面板上的指示灯、数码管和汽车继电器、直流电机和蜂鸣器，还可以与演试设备相联接，可运用具体的工业生产操纵。

3）PLC主机一般选用日本原装的三菱系列产品主机。如客户规定时也可配置其他型号规格主机。

4）实验台本身含有24V2A的开关电源。可以立即用以輸出负荷或与演试设备插口或与其它相匹配设备相接。

五、实验桌：铝木结构，选用特制模具制做的高品质铝合金做架构，铝合金表层经空气氧化处理，经久经久耐用，美观大方，合乎现代审美观，桌面为防火安全、防潮、耐磨高相对密度板，餐桌下部配备存储柜及计算机主机柜。

六、PLC可程序编写控制板实验演试挂箱

 该设备是为了相互配合PLC可程序编写控制板实验台应用而设计方案的外接演试设备。它由LED发光二极管、大型LED数码管、直流电机、步进电机等实行组织用其他外围电源电路模拟具体工业生产操纵全过程中的情况，它品牌形象栩栩如生的演试了PLC的全部实行全过程。通过该设备，可以锻练学生的动手能力能力，可以品牌形象栩栩如生的实行组织认证自己编写程序的恰当性，把握PLC的具体运用，提高学生对PLC的学习培训兴趣。演试挂箱后盖由铝合金注塑而成，箱体构造有效，加工工艺优秀，美观大方。该设备在演试屏上部位可任意挪动、交换。
