一、简述

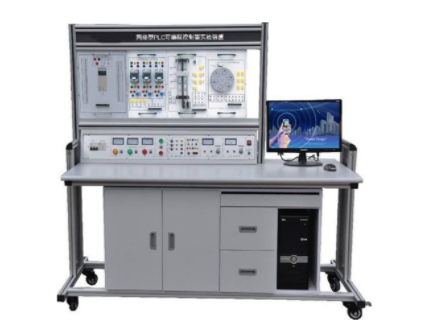

KCPLC-02A 互联网型PLC可程序编写控制板是以微处理机基本发展起來的新式工业生产操纵设备。它以容积小、作用强、稳定性高及其运用安裝便捷的特征，迅速在我国的工业生产操纵中占有了核心影响力，而且持续发展。根据这一发展局势，全国各地各大专院校、各类职业技术学校都将PLC教学列入教学每日任务，作为电子、电气及其工业自动化类专业的一门必需棵。PLC可程序编写实验系统软件是根据这一教学规定开发设计的新一代PLC教学商品，商品选用挂箱式，有利于实验项目拓展和客户第二次开发设计。自商品发布以来，获得了各大学校教学老师和专家的一致五星好评。全套设备设计方案有效、作用强劲、具体操作简易便捷，对学生了解和把握可程序编写控制板的操纵基本原理和具体操作方式。加速学习PLC的程序编写方式。都具备巨大的带动。是PLC教学中的理想化专用工具。
二、特征
1.设备选用部件多构造 拆换实验控制模块方便快捷，如需拓展作用或开发设计新实验，只需加上实验挂箱就可以，永不取代。
2.实验目标形像真实，贴近工业生产现场的具体运用，通过本实验设备的练习，学生迅速就能融入现场的工作中。
3.PLC主机选用三菱FX2N-48MR，作用更强劲。
4.提升FX2N-485BD通信控制模块。
5.组态棒图网络教学：选用MCGS工控组态手机软件，开启软件编写自然环境，任何实验都可以编写出品牌形象形象化、动感强、教学效果好的组态棒图，并开展实验动态性追踪教学。
6.PLC主机互联网实验教学：
该实验设备具备RS 485通信方式： 1：N通讯，一台计算机（主站）操纵多台PLC主机（从站）开展通讯实验，2、N：N通讯，PLC主机与PLC主机间实现通讯。
7.试验室局域网实验教学，每台PLC实验设备均配上计算机（自备或代购），可组成PLC试验室局域网，开展互联网化教学实验。
三、系统软件组成
1、PLC可程序编写控制板实验台（演试屏与操纵箱组成）
2、PLC可程序编写控制板实验演试设备
3、PLC可程序编写控制板具体操作桌
4、程序编写运用软件
5、仿真教学软件
6、PLC及转接通信电缆线
7、计算机或手持单片机编程器（客户自备或代购）
四、PLC可程序编写控制板实验台操纵箱技术指标
1、开关电源
1.1开关电源键入:工作中电压380V±5%(50Hz)，键入时指示灯亮。
1.2开关电源輸出：有保险丝和漏电保护电源开关二级维护作用。輸出三相沟通交流380V工作中电压有三只高精度电压表标示 ，通过启停按钮操纵三相沟通交流电压輸出。
A组:直流电压+5V/3A輸出，有高精度直流电压表标示电压輸出，过流全自动维护作用。
B组: 直流电压24V/2A輸出，有高精度直流电压表标示电压輸出，过流全自动维护作用。
C组:低压直流稳压电源，电压+12V/-12V輸出，电流量2A。
D组: 0-30V直流稳压电源，内置式汽车继电器全自动换档，多圈电位器持续调压，輸出电流量2A，具备预置式限流维护作用。
E组:恒流源，给予0-20mA恒流源
F组:单相市电輸出，供客户自备仪器设备应用。
五、PLC可程序编写控制板主机挂箱作用、特征
1.PLC主机：键入：24点 輸出24点(可挑选)
2.型号规格：三菱FX2N-48MR（也可挑选西门子、欧姆龙，价钱另议）
3.輸出电压：直流24V，电压表标示
4.运用运用软件程序编写
5.开关电源键入：沟通交流220V，50Hz
1）作用包含
（1）沟通交流开关电源键入区 （2）PLC主机 、程序编写电缆线
（3） LED发亮管、指示灯 （4）輸出负荷标示
（5）键入模拟电源开关（按钮和电源开关） （6）LED数码管 、蜂鸣器
（7）直流稳压电源5V1A，24V2A （8）PLC键入 、輸出端口号
2）PLC主机的键入輸出端口号均已引到面板上。键入可以接模拟键入电源开关、行程开关或接近开关等。輸出可以接面板上的指示灯、数码管和汽车继电器、直流电机和蜂鸣器，还可以与演试设备相联接，可运用具体的工业生产操纵。
3）PLC主机一般选用日本原装的三菱系列产品主机。如客户规定时也可配置其他型号规格主机。
4）实验台本身含有24V2A的开关电源。可以立即用以輸出负荷或与演试设备插口或与其它相匹配设备相接。
六、实验桌：铝木结构，选用特制模具制做的高品质铝合金做架构，铝合金表层经空气氧化处理，经久经久耐用，美观大方，合乎现代审美观，桌面为防火安全、防潮、耐磨高相对密度板，餐桌下部配备存储柜及计算机主机柜。
七、PLC可程序编写控制板实验演试挂箱
该设备是为了相互配合PLC可程序编写控制板实验台应用而设计方案的外接演试设备。它由LED发光二极管、大型LED数码管、直流电机、步进电机等实行组织用其他外围电源电路模拟具体工业生产操纵全过程中的情况，它品牌形象栩栩如生的演试了PLC的全部实行全过程。通过该设备，可以锻练学生的动手能力能力，可以品牌形象栩栩如生的实行组织认证自己编写程序的恰当性，把握PLC的具体运用，提高学生对PLC的学习培训兴趣。演试挂箱后盖由铝合金注塑而成，箱体构造有效，加工工艺优秀，美观大方。该设备在演试屏上部位可任意挪动、交换。
演试设备上对PLC的键入輸出均选用24V开关电源，5V开关电源供实行组织中的外围应用，每套演试设备关键由六块实验挂箱构成十七个实验内容，它们的型号规格各自为：
作用模块一：001交通信号灯PLC全自动操纵 002自动售货机
003 LED数码管表明PLC全自动操纵 004艺术彩灯造型设计PLC操纵
作用模块二：005搅拌器的PLC全自动操纵 006全自动成形系统软件
007加工中心刀具库挑选操纵 008步进电机的PLC操纵
作用模块三：009水塔全自动供电系统软件 010邮件全自动快递分拣系统软件
011全自动全自动洗衣机系统软件 012电镀系统软件
作用模块四：013四层电梯轿厢PLC全自动操纵 014基本实验
作用模块五：015模拟电视机发送塔 016全自动送料装车
作用模块六：017电机的全自动操纵
七、实验项目
1．与、或、非逻辑性作用实验 2．定时器、计数器作用实验
3．跳转、支系作用实验 4．移位寄存器实验
5．数据处理方法作用实验 6．微分、位具体操作实验
7．交通信号灯PLC全自动操纵实验 8．搅拌器的PLC全自动操纵实验
9．LED数码官表明PLC全自动操纵实验 10．四层电梯轿厢的PLC全自动操纵实验
11．加工中心刀具库挑选操纵实验 12．艺术彩灯造型设计的PLC操纵实验
13．电机的全自动操纵实验 14．步进电机的PLC操纵
15．模拟电视机发送塔实验实验 16．全自动送料装车系统软件操纵实验
17．自动售货机实验 18．全自动成形实验
19．水塔全自动供电控制系统软件实验 20．邮件全自动快递分拣实验
21．全自动全自动洗衣机控制系统软件模拟实验 22．电镀全过程操纵实验
24．三相鼠笼式异步电动机点动和自锁PLC操纵(实物)
25．三相鼠笼式异步电动机联动正反转PLC操纵(实物)
26．三相鼠笼式异步电动机带延时正反转PLC操纵(实物)
27．三相鼠笼式异步电动机Y/△变换起动PLC操纵(实物)
28．MCGS组态棒图实验教学,运用已编写好组态棒图,对以上任何实验开展动态性追踪教学实验
