工业型液压PLC与透明液压继电器控制综合实训装置

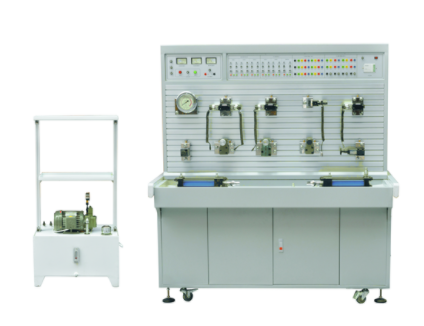

KCYCM-06型工业型液压PLC与透明液压继电器控制综合实训装置

一、简述：

工业生产型液压机PLC操纵与全透明液压机汽车继电器操纵综合性实训设备选用“二合一”构造，配置两套实验机器设备，一套为工业生产液压机与PLC实训平台，另一套为全透明液压传动实训平台，工业生产液压机配有单独的PLC电气操纵与汽车继电器操纵，全透明液压机配有单独汽车继电器操纵。

同一套设备既可以各自单独开展工业生产液压机操纵、全透明液压机操纵的相对应基本上同路以及运用实验，又可以开展PLC程序编写及运用操纵实验，可用于“液压传动与操纵”、“液压机与气压传动”、“气动技术性”等有关课程的教学实训。

二、工业生产液压传动部分技术性主要参数及指标值：

集真正的液压元件、各实行控制模块、汽车继电器操纵模块、PLC程序编写操纵技术性于一体，液压元件成单独控制模块，均装有带延展性插脚的底板，实训时可在通用铝型材板上拼装成各种液压系统回路，电机和泵轴承式联接（一体化）再和油箱固定不动在一起，油箱和操纵屏独立置放；含有三相开关电源漏电保护，直流电源含有过流保护，系统软件额定压力为6.3Mpa。

三、技术性主要参数：

1、键入开关电源：三相五线，380V．允差±l0%，50Hz。

2、直流电源：DC24V

3、设备容积：<2kVA。

4、定量分析叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。

5、主机采用三菱FX1S-20MR主机，主机为12点电源开关量键入／8点电源开关量輸出配有操纵控制模块：开关电源模块，汽车继电器操纵控制模块，操纵按钮控制模块等。

6、电机：额定电压380V．最大功率0.75kW，绝缘层级别B

7.液压泵站：最大容积90L．2mm厚钢板、自变量叶片泵及电机、温度液面计、清洁盖、气体滤清器、耐震不锈钢压力表，L-HL46号液压油。

配有中高压液压元件：
