液压传动与PLC控制实训装置

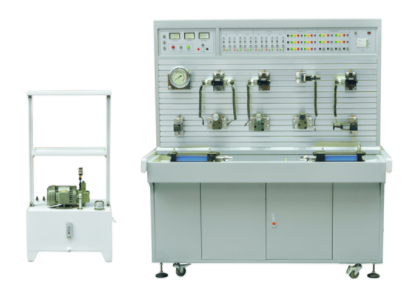

KCYCM-05型液压传动与PLC控制实训装置（工业型）

一、液压传动部分技术性主要参数及指标值

集真正的液压元件、各实行控制模块、汽车继电器操纵模块、PLC操纵技术性于一体，液压元件成单独控制模块，均装有带延展性插脚的底板，实训时可在通用铝型材板上拼装成各种液压系统回路，电机和泵轴承式联接（一体化）和油箱固定不动在一起，油箱和操纵屏独立置放；三相开关电源含有漏电保护，直流电源含有过流保护，系统软件额定压力为6.3Mpa。

二、技术性主要参数

1、键入开关电源：三相五线，380V．允差±l0%，50Hz。

2、设备容积：≤1kVA。

3、工作中自然环境溫度：－5℃～40℃；

4、工作中环境湿度：≤90%(40℃时)．

5、自变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。

6、电 机：额定电压380V．最大功率0.75kW，绝缘层级别B

7、液压泵站：最大容积60L．2mm厚钢板、自变量叶片泵及电机、温度液面计、清洁盖、气体滤清器、耐震不锈钢压力表，L-HL46号液压油。

8、PLC采用三菱FX1S-20MR主机，主机为12路电源开关量键入／8路汽车继电器輸出。

9、配有操纵控制模块：开关电源模块，PLC操纵控制模块，汽车继电器操纵控制模块，操纵按钮控制模块，液压元件单独控制模块等。通过机械设备控，传统汽车继电器操纵，优秀的PLC全自动操纵与PLC程序编写技术性于一体，灵活实现其作用。
