液压与气压传动PLC控制综合实训装置

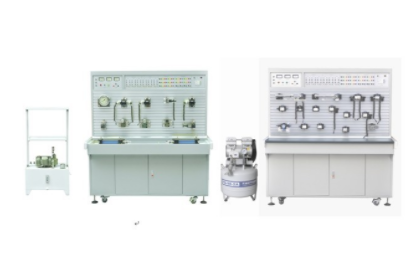

KCYCM-07A型液压与气压传动PLC控制综合实训装置(工业型双面)

一、简述：

液压机与气压传动PLC操纵综合性实训设备选用“二合一”构造，配置两套实验机器设备，一套为气动与PLC实训平台，另一套为液压传动与PLC实训平台，且各自配有单独的PLC电气操纵机器设备。

 同一套设备既可以各自单独开展液压机操纵、气动操纵的相对应基本上同路以及运用实验，又可以开展PLC程序编写及运用操纵实验，可用于“液压传动与操纵”、“液压机与气压传动”、“气动技术性”等有关课程的教学实训。

二、液压传动部分技术性主要参数及指标值：

集真正的液压元件、各实行控制模块、汽车继电器操纵模块、PLC程序编写操纵技术性于一体，液压元件成单独控制模块，均装有带延展性插脚的底板，实训时可在通用铝型材板上拼装成各种液压系统回路，电机和泵轴承式联接（一体化）再和油箱固定不动在一起，油箱和操纵屏独立置放；含有三相开关电源漏电保护，直流电源含有过流保护，系统软件额定压力为6.3Mpa。

三、技术性主要参数：

1、键入开关电源：三相五线，380V．允差±l0%，50Hz。

2、直流电源：DC24V

3、设备容积：<3kVA。

4、自变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。

5、PLC采用西门子S7-200主机，CPU226系列产品，I/O口40点，汽车继电器輸出方式，主机为24点电源开关量键入，16点电源开关量輸出。

6、配有操纵控制模块：开关电源模块，PLC操纵控制模块，汽车继电器操纵控制模块，操纵按钮控制模块等。

7、电机：额定电压380V．最大功率0.75kW，绝缘层级别B

8、液压泵站：最大容积60L．2mm厚钢板、自变量叶片泵及电机、温度液面计、清洁盖、气体滤清器、耐震不锈钢压力表，L-HL46号液压油。

9、通过机械设备操纵，传统汽车继电器操纵，优秀的PLC全自动操纵及监管技术性于一体，灵活实现其作用。

配有中高压液压元件：
