装载机液压系统与PLC控制实训装置

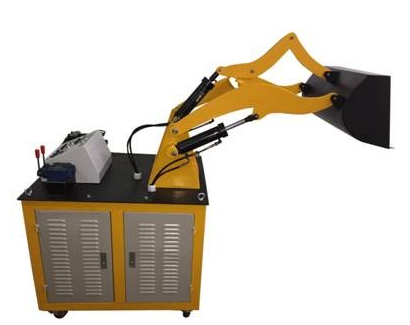

KCYCM-08C型装载机液压系统与PLC控制实训装置

一、简述

装载机是机械工程中关键的机械设备，它普遍运用于工程项目工程建筑、工程施工筑路、水力工程项目、国防安全工程项目等土石方工程施工及矿山开采采掘等领域。液压机装载机仿真模型具备容积小、重量轻、具体操作便捷和远间距控制等优势，其目地是正确引导学生开展积极主动逻辑思维、自主创新设计方案、培养学生综合性设计方案能力和实践活动动手能力能力一种新式综合性实训机器设备。

二、技术性主要参数

1、键入开关电源：三相五线，AC380V．允差±l0%，50Hz；

2、设备容积：≤2kVA；

3、工作中自然环境溫度：－5℃～40℃；

4、工作中环境湿度：≤90%(40℃时)；

5、液压泵站：

（1）系统软件额定压力6.3MPa；

（2）自变量叶片泵-电机1套：选用内轴一体式安裝，噪声低；自变量叶片泵：额定总流量8L∕min，压力7MPa；电机：沟通交流380V电压，功率1.5kVA。

6、家用电器操纵模块

（1）PLC主机控制模块：主机采用三菱FX1S-20MR主机，12路键入8路汽车继电器輸出。

（2）配有操纵控制模块：开关电源模块，PLC主机操纵控制模块，PLC操纵按钮控制模块等。

 7、总规格型号尺寸：1500×650×1400（mm）

三、特性及特征

1、装载机液压系统与PLC操纵实训设备关键由装载机实训台、液压泵站、液压元件和

 手动式操纵元器件、可程序编写控制板（PLC）等部件构成。

 2、装载机实训台为铁质两层亚光密纹喷塑构造。

3、电气具体操作在控制台上方，液压站置放于液压机台底部。总体构造紧密融洽，美观大方，

 坚固性强。

4、运载机械设备是按照实物的构造与变小占比制做模拟现场具体操作,可以真正地反映机械设备的

 具体工况，使学生在实践活动中了解机械设备的各构件构造及原理，

5、实训操纵选用手动式操纵，优秀的PLC全自动操纵与PLC程序编写及监管技术性于一体，灵活

 实现其作用。

6、液压机构件选用胶管联接, 液压元件选用工业生产液压元件；

7、泵房选用电机—泵一体化构造，提升特性的可靠性，与此同时减小应用全过程中的噪声；

8、工作中电压AC380V，对地漏电保护，家用电器操纵选用直流24V，有过压维护，避免误操

 作毁坏机器设备

四、关键作用

1、 装载机组织及原理观摩、拆装实验；

2、 液压机工业生产运用行业的认识与了解；

3、 液压机回路的搭接实训等；

4、 可进行铲斗转动、动臂升降等姿势；
