一、简述：
装载机是机械工程中关键的机械设备，它普遍运用于工程项目工程建筑、工程施工筑路、水力工程项目、国防安全工程项目等土石方工程施工及矿山开采采掘等领域。液压机装载机仿真模型具备容积小、重量轻、具体操作便捷和远间距控制等优势，其目地是正确引导学生开展积极主动逻辑思维、自主创新设计方案、培养学生综合性设计方案能力和实践活动动手能力能力一种新式综合性实验台机器设备。
二、技术性主要参数
1、开关电源：AC220V 50HZ
2、直流电源键入AC220V 輸出DC24V/3A
3、可程序编写控制板（PLC）：三菱FX1S－20MR主机 12键入 8輸出（汽车继电器輸出方法）
4、液压机实验泵电机功率：250W， 调速范畴0－1500r/min，液压泵工作中时噪声≤58dB，
演试实验油路液流规定压力仅需0.3-1.3Mpa (油泵最大压力：Pma＝.5Mpa)
5、电磁换向阀：AC24V 吸力3Mpa
6、实训桌外型尺寸：1500mm×700mm×1750mm
7、实训台外形尺寸：750mm×650mm×1350mm
三、关键特征:

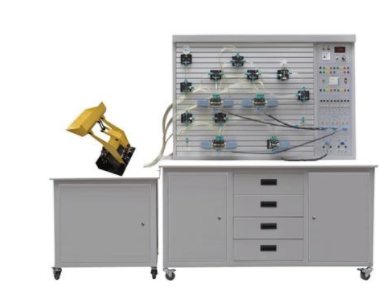

1、全透明液压机PLC操纵实训设备（装载机液压机实训台）关键由实训桌、操纵实训台、装
载机实训台、液压元件和家用电器操纵元器件、可程序编写控制板（PLC）等部件构成。
2、全透明液压机PLC操纵实训设备（装载机液压机实训台）是将液压机电动叉车的构造基本原理可以搬到
课堂上学习的一种智能化教学商品，装载机机身选用进口全透明有机玻璃制做，耐腐蚀，
抗磨特性好，长期不变色，全透明形象化，演试效果真实。
2、柜体选用1MM厚的SPCC冷扎板制做，牢固美观，表层选用中温磷化防锈漆，静电喷涂。
3、柜体装有四个万向轮，便捷机器设备的运送与拆卸。
4、配置全常见液压元件：每个液压元件均配有安裝底板，可便捷、随便地将液压元件安
放到铝合金型材面板上（面板带“T”沟槽方式的铝合金型材构造）。油路搭接选用快
换连接头，拆接便捷，不漏油。
5、电气主控芯片模块选用PLC可编程序操纵器操纵，可与PC微型机通信实现微型机智能操纵，
与此同时以液压机回路为操纵目标，提升对PLC操纵可编程序操纵器的学习及运用。
6、实验操纵模块也可以选用单独的汽车继电器操纵模块开展电气操纵，通过较为，突显PLC
可编程序操纵的优异性和优秀性，加重对PLC单片机编程器的了解与把握。
四、学习目地:
1、 装载机组织及原理展现；
2、 液压机工业生产运用行业的认识与了解；
3、 液压机回路的搭接实训等;
4、 可进行铲斗转动、动臂升降等姿势;
