挖掘机液压系统与PLC控制实训装置

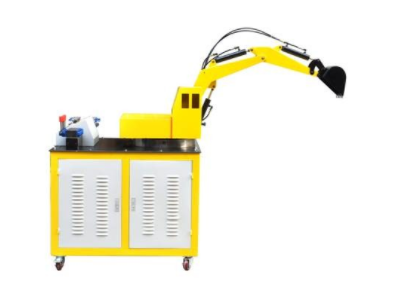

KCYCM-08A型挖掘机液压系统与PLC控制实训装置（工业型）

一、简述

工业生产型挖机液压机实训台能模拟真正挖机工作中设备和回转组织的各种姿势，最大工作压力可达7MPa，实训台由液压挖掘机工作中设备、回转组织、液压机传动系统软件、家用电器操纵元器件、可程序编写控制板（PLC）和实训桌构成，可实现发掘、提高、回转、卸料等典型性姿势。其中，液压机传动系统软件配置手动式、PLC操纵两种方法，各自由四组手动式换向阀和电磁换向阀实现。通过操控本实训台，学生可以清楚地了解单斗液压挖掘机的液压元件构成、液压机回路原理、典型性姿势操纵方法和机械设备构造。

二、技术性主要参数

1、键入开关电源：三相五线，AC380V．允差±l0%，50Hz；

2、设备容积：≤2kVA；

3、工作中自然环境溫度：－5℃～40℃；

4、工作中环境湿度：≤90%(40℃时)；

5、液压泵站：

（1）系统软件额定压力6.3MPa；

（2）自变量叶片泵-电机1套：选用内轴一体式安裝，噪声低；自变量叶片泵：额定总流量8L∕min，压力7MPa；电机：沟通交流380V电压，功率1.5kVA。

6、家用电器操纵模块

（1）PLC主机控制模块：主机采用三菱FX1S-20MR主机，12路键入8路汽车继电器輸出。

（2）配有操纵控制模块：开关电源模块，PLC主机操纵控制模块，PLC操纵按钮控制模块等。

三、关键特征

1、挖机液压系统与PLC实训设备关键由挖机实训台、液压泵站、液压元件和手动式操纵元器件、可程序编写控制板（PLC）等部件构成。

2、挖机实训台为铁质两层亚光密纹喷塑构造。

3、通过机械设备操纵，优秀的PLC全自动操纵与PLC程序编写及监管技术性于一体，灵活实现其作用。

四、关键作用：

1、液压传动各构件及原理观摩、拆装实训；

2、液压机控制系统软件基本原理学习与剖析；

3、挖机仿真效果、铲斗和斗杆复合型开展工作中实训；

4、回转工作，动臂提高与此同时平台回转；

5、卸料工作、斗杆和铲斗工作中与此同时大臂可调节部位相对高度；

6、回到、平台回转、动臂和斗杆相互配合返回发掘开始部位；

7、PLC命令程序编写，plc梯形图学习实验；

8、PLC程序编写软件的学习运用；

9、PLC与电子计算机通信及线上调节；

10、PLC在液压传动操纵中的运用及操纵方案的提升实验；
