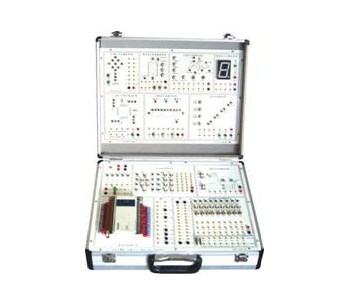

一、商品特征
1、PLC主机可以根据客户规定挑选，常见的是有西门子S7系列产品、三菱FX3U系列产品，作用上彻底达到目前中高等学校的PLC教学规定。
2、选用模块化设计设计方案，包含PLC主机控制模块和10个实验控制模块。各控制模块间互相单独。在主机控制模块中，全部键入輸出端口号都通过导线联接到实验板上的镀金孔上，各实验控制模块都有单独的键入、輸出、公共性端，这样在实验时只需联接所用到的端口号。客户可便捷拓展自己的控制模块，也为以后实验系统软件的升级给予了确保，也可根据客户规定，设计方案不一样的实验控制模块。
3、实验项目由基本上命令实验，常见作用命令实验、综合性实验三部分构成。在实验项目设计方案开发设计中根据客户的规定和提议，使实验由简到难，进而做到一个循序渐进的学习全过程。实验项目也充足接近具体运用和课程标准的规定。
4、在实验箱的设计方案中留出了全部的键入、輸出、公共性端子，客户可便捷拓展自己的控制模块，及其以后实验系统软件的升级。
5、配置MCGS工控组态手机软件，可形象化地开展PLC的基本上命令训练、多个PLC具体运用的模拟实验，全部实验均有组态棒图开展动态性追踪，实验目标品牌形象真实，贴近工业生产现场的具体运用，通过本实验箱的练习，使学生迅速就能融入现场的具体具体操作。
二、技术指标及配备
1.开关电源键入：AC：220V，50Hz
2.开关电源輸出：DC：24V/1.5A
3.工作中自然环境溫度：－10℃～＋40℃ 相对湿度<85%(25℃)
4.机箱及外型尺寸：选用铝合金型材，参照尺寸：438×350×143mm。
5.主机：根据客户规定挑选，常见的是西门子S7-200系列产品、三菱FX系列产品
6.模拟操纵控制模块规范配备如下所示：
（1）安装流水线的模拟操纵
（2）LED数码表明操纵
（3）五相步进电机的模拟操纵
（4）十字路口交通灯操纵
（5）液态混和设备操纵的模拟
（6）三层电梯轿厢控制系统软件的模拟
（7）机械手姿势的模拟
（8）四节传送带的模拟
（9) 天塔之光
（10)水塔水位的操纵
7、组态棒图实验教学（一个试验室配一套）
组态棒图网络教学 选用MCGS工控组态手机软件，在MCGS通用版组态自然环境下，任何实验都可以编写出品牌形象形象化、动感强、教学效果好的组态棒图，并开展实验动态性追踪教学。
三、基本上实验内容
1.可程序编写控制板的基本上命令程序编写训练
2.安装流水线的模拟操纵
3.LED数码表明操纵
4.五相步进电机的模拟操纵
5.十字路口交通灯操纵
6.液态混和设备操纵的模拟
7.三层电梯轿厢控制系统软件的模拟
8.机械手姿势的模拟
9.四节传送带的模拟
10.天塔之光
11.水塔水位的操纵
12.组态棒图实验教学
13.步进电机实物操纵实验
14.直流电机实物操纵实验
