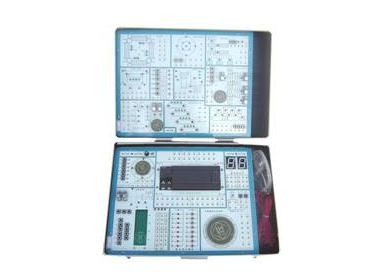

SHKC-PM2型PLC可编程控制器实验箱

一、商品特征

1、PLC主机选用西门子S7系列产品,作用上彻底达到目前高等院校的PC教学规定。也可按照客户规定,应用其他知名品牌的PC主机,如三菱、欧姆龙、松下、富士等,而实验控制模块不作改动。

 2、选用模块化设计设计方案,包含PLC主机控制模块和13个实验控制模块。各控制模块间互相单独。在主机控制模块中,全部键入輸出端口号都通过导线联接到实验板上的镀金孔上,各实验控制模块都有单独的键入、輸出、公共性端,这样在实验时只需联接所用到的端口号。客户可便捷拓展自己的控制模块,也为以后实验系统软件的升级给予了确保。也可根据客户规定,变更不一样的实验控制模块。

3、较多地选用了实物商品,提升了实验的真正水平,保证了实验的好用性。

(1)选用步进电机、减速步进电机、直流电机和减速直流电机等四种电机,其中减速步进电机配有单片机设计操纵的伺服电源电路,运行平滑、精准,噪声小;

(2)应用了十个汽车继电器,并在实验板上画有汽车继电器的正反转接法示意图,让学生了解并把握汽车继电器在正反转操纵电源电路中的应用方式;

(3)应用了十二个感应器,可进行闭环控制操纵实验,如电梯轿厢、刀库等实验。

4、实验项目由基本上命令实验,常见作用命令实验、综合性实验三部分构成。在实验项目设计方案开发设计中根据客户的规定和提议,使实验由简到难,进而做到一个循序渐进的学习全过程。实验项目也充足接近具体运用和课程标准的规定。

5、在实验箱的设计方案中留出了全部的键入、輸出、公共性端子,客户可便捷拓展自己的控制模块,及其以后实验系统软件的升级。

6、配置MCGS工控组态手机软件,可形象化地开展PLC的基本上命令训练、多个PLC具体运用的模拟实验及实物实验,全部实验均有组态棒图开展动态性追踪,实验目标品牌形象真实,贴近工业生产现场的具体运用,通过本设备的练习,使学生迅速就能融入现场的具体具体操作。

7、实验项目丰富,拓展灵活,应用靠谱,在教学活动或项目开发设计中便于应用和维护保养,是目前国内市场上一款性价比高极高的PLC教学实验机器设备。

二、技术性特性

 1.键入开关电源:AC: 220V 50HZ ,有漏电保护电源开关

 2.工作中自然环境溫度:-10-55℃ 相对湿度<85%(25℃)

 3.主机(推荐配备):西门子CPU226(6ES7216-2BD23-0XB8),键入24点、輸出 16点,汽车继电器輸出。

 4.輸出24V、2A。过流、过载、过压维护

三、实验内容

可进行六类命令实验:

 第一类 基本上命令实验

 第二类 定时器及计数器命令实验

 第三类 移位寄存器命令实验

 第四类 置位/校准及单脉冲命令实验

 第五类 跳转命令实验

 第六类 常见作用命令实验

可进行十三个控制模块操纵实验项目:

 1.交通信号灯的全自动操纵

 2.机械手的全自动操纵

 3.加工中心刀库近道方向挑选操纵 (转盘的转动由步进电机操纵,步进电机由单片机设计操纵),转盘部位由霍尔开关来检验适用全自动鉴别当前位,全自动改正精准定位偏差)

 4.推动步进电机的操纵

 5.艺术灯饰的操纵

 6.四层电梯轿厢的操纵(有实物电机操纵,可以动态性观查电梯轿厢的运作全过程)

 7.LED数码管表明操纵实验

 8.交流电机Y/Δ形起动的操纵(电机通过小直流电机模拟转动)。

 9.液态混和设备的全自动操纵(搅拌机通过小直流电机模拟转动)。

 10.水塔水位全自动操纵

 11.四级传送带的模拟运作

 12.邮件快递分拣系统软件的模拟运作

 13.安装流水线操纵
