PLC可编程控制器实验箱

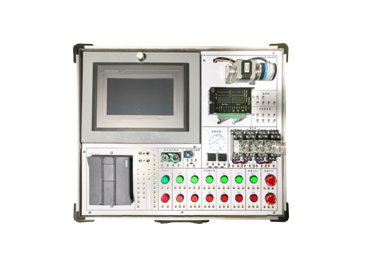

SHKC-PM3型PLC可编程控制器实验箱

PLC可编程序操纵器实验箱用以进行PLC操纵技术性实验的机器设备，关键实现可程序编写逻辑性操纵、常见电机操纵、感应器数据信号收集等作用，有利于开展电路原理和操纵程序设计，可以应用互联网通讯和其他控制系统软件互连。

一、技术性特性

1.PLC主机选用西门子S7-1214DC/DC/DC 作用上彻底达到目前高等院校的PC教学规定。

2.选用模块化设计设计方案，包含PLC主机控制模块、感应器控制模块、汽车继电器控制模块、指示灯控制模块、电源开关控制模块、步进电机和电机推动控制模块、直流电机和正反转操纵控制模块、编码器控制模块，各控制模块间互相单独。在主机控制模块中，全部键入輸出端口号都通过导线联接到实验板上的镀金孔上。客户可便捷拓展自己的控制模块，为以后实验系统软件的升级给予了确保。

3.本实验箱选用实物商品，提升了实验的真正水平，保证了实验的好用性。

4.配置MCGS工控组态手机软件，让学生形象化地开展PLC的基本上命令训练、对PLC具体运用的实验通过组态棒图开展动态性追踪，实验目标品牌形象真实，贴近工业生产现场的具体运用，通过本设备的练习，使学生迅速就能融入现场的具体具体操作。 5.实验项目拓展配备，应用靠谱，在教学活动或项目开发设计中便于应用和维护保养，是目前国内市场上一款性价比高极高的PLC教学实验机器设备。

二、关键配备

1.开关电源电路：1)直流稳压电源24V/3A 1组；2)直流稳压电源5V/2A 1组。

2.PLC主机：西门子S7-1214DC/DC/DC PLC主机1件，选用24V直流配电、24V直流键入、24V直流輸出，具备14路数字量键入，10路数字量輸出，2路模拟量键入，每个布尔命令实行时间不慢于0.08微秒，快速计数器不低于6个，单脉冲輸出可以组态不低于4个单脉冲产生器。

3.7寸触摸屏:昆仑通态TPC7062Ti 1组,具备互联网通讯作用,带USB插口。

4.步进电机及控制器：步进电机48BYGH602-11B 1件，步进电机专用型控制器TB6600 1件。

5.直流电机：24V直流电机RS-385SD 1个,24V光电编码器ZKP3806-001G-1000BZ1-5C2 1件，汽车继电器HK3FF-DC24V 2个。可进行闭环控制操纵实验。

6.感应器控制模块：（1）双轴加速度传感器1个，带模拟量輸出；（2）超声波传感器 1个。

7.汽车继电器控制模块：设计方案有4个24V汽车继电器JZX-22F，汽车继电器线圈引出到实验板上，汽车继电器触点学生可以任意联接。

8.按钮开关： 有6个不带锁按钮开关，2个带锁按钮开关，2个急停电源开关，2个数据信号指示灯。

9.在实验箱的设计方案中留出了全部的键入、輸出、公共性端子，客户可便捷拓展自己的控制模块，及其以后实验系统软件的升级。

三、实验内容

1.基本上命令训练

2.直流电机正反转操纵实验

3.步进电机操纵实验

4.编码器数据信号检验实验

5.加速度传感器数据采集实验

6.超声波传感器运用实验

7.PLC操纵系统软件设计方案实验
