液压与气动PLC控制综合实训装置

KCYCM-18E型液压与气动PLC控制综合实训装置

一、简述

液压机与气压传动PLC操纵综合性实训设备选用“二合一”构造，配置两套实验机器设备，一套为气动与PLC实训平台，另一套为液压传动与PLC实训平台，且各自配有单独的PLC电气操纵机器设备。

 同一套设备既可以各自单独开展液压机操纵、气动操纵的相对应基本上同路以及运用实验，又可以开展PLC程序编写及运用操纵实验，可用于“液压传动与操纵”、“液压机与气压传动”、“气动技术性”等有关课程的教学实训。

二、实训设备作用

1、实训设备由实训台、实训桌、开关电源模块、PLC电气操纵控制模块、汽车继电器操纵

控制模块、操纵按钮控制模块、时间汽车继电器控制模块、液压泵站、液压元件、气泵、气动元件等构成。

2、实训台：双面铝材构造平台，关键用以安裝液压机气动有关元器件，型材表层有规范的两道固定不动槽，最上面层关键以电气操纵部位。

3、实训桌：铁质两层亚光密纹喷塑构造或全钢框架结构，含有集中化搜集实训遗油设计方案，实训桌下方配有元器件存储柜，用以储放元器件。

三、技术性主要参数

1、键入开关电源：三相五线，380V．允差±l0%，50Hz。

2、直流电源：DC24V

3、设备容积：<3kVA。

4、工作中自然环境溫度：－5℃～40℃；

5、工作中环境湿度：≤90%(40℃时)；

6、外形尺寸：1520mm×1050mm×1750mm

7、液压泵站：最大容积60L．2mm厚钢板、自变量叶片泵及电机、温度液面计、清

洁盖、气体滤清器、吸油过滤装置、耐震不锈钢压力表，L-HL46号液压油。自变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。电机：额定电压380V．最大功率1.5kW，绝缘层级别B。

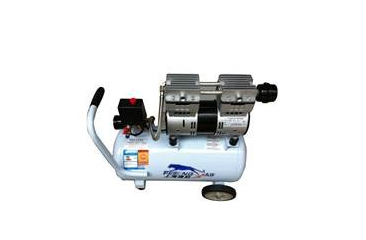

8、无油静音空气压缩机：工作中开关电源：AC220V；电机功率：550W,公称容积20L,额定輸出气压0.8Mpa。

9、开关电源模块：开关电源部各自配有一个380V电压表、直流电压表、电流表，监控设备的交、直流键入开关电源及电流量标示。运行/终止按钮关键用以操纵液压泵站与气泵是不是通电。配备急停按钮等，给予电气操纵电源电路中的AC220V沟通交流电压、DC24V直流电压。

10、PLC 主机控制模块：主机采用西门子S7-200 CPU224主机，I/O口24点，14

路键入/10路汽车继电器輸出。

11、配有操纵控制模块：PLC主机控制模块、直流汽车继电器控制模块、操纵按钮控制模块、时间汽车继电器控制模块等。

12、通过机械设备操纵，传统汽车继电器操纵，优秀的PLC全自动操纵及MGGS组态手机软件操纵、监管技术性于一体，灵活实现其作用
