轴流式风机风室性能实验台

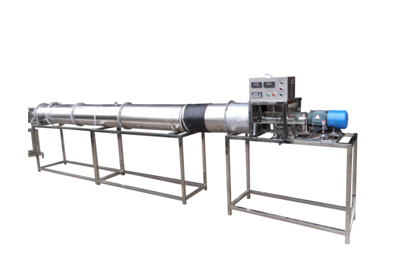

KCRG-26型轴流式风机风室性能实验台

一、实验目地：

 风机的动叶片采用静态数据可调[安裝角15、20、25度]，主轴选用双级变速电机，检测轴流式风机的风室特性主要参数。

二、关键配备：

双级变速电机，测力矩重力感应器，整流器栅、检测风管，可调整风门，毕托管，总流量检测差压感应器，静压检测差压感应器，测转速设备，万能数据信号键入巡检仪表明总流量、重力、溫度、差压，不锈钢支撑架及配电柜等。

三、技术性主要参数：

1、键入开关电源：三相AC380V±10% 50Hz，功率1.5KW。

2、轴流式离心风机主要参数：选用双级变速电机，风量2000 m3/h，风压1000 Pa，功率1.5KW。

3、毕托管流量计配斜管微压计测流速：量程-10-700pa。

4、测力矩重力感应器设备，轮辐式称重传感器：量程0-20KG。

5、实验风道选用304不锈钢材质，分成风口段，实验段，检测段等，彼此之间选用法兰螺母联接，便捷拆卸。

6、溫度由高精度温度传感器测量，万能数据信号键入巡检仪相互配合高精度数字表明表，表明溫度、摩擦阻力、流速、功率、转速、扭矩等实验全部测量主要参数，手动式风门调整风量。

7、外形尺寸：3500×500×1200mm，外形为不锈钢可挪动支撑架，带双刹车轮。
