热管换热器实验装置

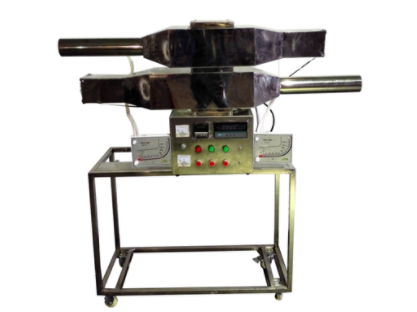

KCRG-27型热管换热器实验装置

一、实验目地：

1、了解热管换热器的构造。

2、可开展热管换热器传热系数和热效率测算。

二、关键配备：

 热管换热器，加温段风道，受热段风道，风机，毕托管流量计及差压感应器，加温由固体调压控制模块无级调整，万能数据信号键入巡检仪表明溫度、压差，电流表，电压表，不锈钢台架及操纵屏等。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率500W。

2、低噪声轴流风机，功率：100W，总流量：300 m3/h。

3、毕托管流量计配斜管微压计测流速：量程-10-700pa。

4、冷、热端测速段风管直徑Φ89mm；翅片式（铝轧片管）热管换热器，尺寸 Φ20×350mm ，材质紫铜管。

5、溫度测量：测量系统软件配备有智能化溫度操纵仪表（PID调整控温，精度 ±0.2℃），高精度PID调压控制模块电源电路。

6、外形尺寸：1000×400×800mm，外形为不锈钢支撑架。
