汽液两相流实验装置

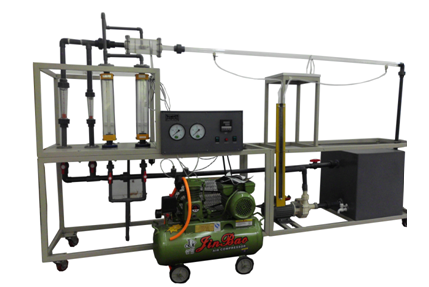

KCRG-28型汽液两相流实验装置

一、实验目地：

 关键用以常温下气-水两相流流型转移特点的实验，通过调整流经实验段的气、水总流量，使实验段由发生典型性的弹状流，从而变化为泡状流，直到构成典型性的环状流。通过数据可视化观查流型变换实验全过程、纪录该工况下的工质具体操作主要参数，对于工程项目上流型科学研究有着十分关键的意义。

二、关键配备：

有机玻璃管实验段、循环系统管路、玻璃转子流量计、空压机、水泵、混和器、分离器、差压计、压力表、气体减压阀、溫度仪表、储水箱、总流量调节阀、不锈钢实验台。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率1.5KW。

2、水泵主要参数： 总流量：30L/min ，扬程：20m，功率：750W

3、活塞式压缩机：功率750W，排气量36 L/min，工作压力0.7MPa。

4、气体压力0.1～0.3Mpa，气体总流量2.5～25m3/h，水总流量0.6～6m3/h。

5、有机玻璃管实验段沿程摩擦阻力测量用±4000PaU型压力计。

6、溫度由高精度温度传感器测量，高精度万能数据信号键入巡检仪表明。

7、外形尺寸：2500×500×1700mm，外形为不锈钢可挪动支撑架，带双刹车轮。
