一．实验目地：
1、学习测量流体绕流物件时物件表层压力遍布的方式。
2、通过实验了解具体流体绕圆柱体流体时，其表层压力遍布的状况并与理想化流体的压力遍布相较为。
3、学习测量流体绕流机翼时机翼表层压力遍布的方式。
4、测定在不一样冲角下机翼的表层压力遍布。明确平板不一样截面处界限层薄厚及界限层内速率遍布剖面。
二、关键配备：

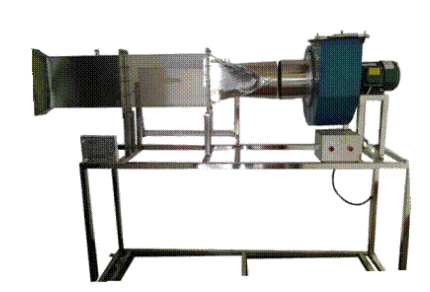

多翼式低噪声离心风机，实验可视风洞，全自动调整风门，斜管微压计测前后摩擦阻力压差和总流量压差，可调视角24管微压计测圆柱体试件和机翼试件各点压力，可挪动游标尺，不锈钢毕托管活动设备检测平板界限层，有机玻璃圆柱体试件、有机玻璃机翼试件，可挪动不锈钢支撑架等。
三、技术性主要参数：
1、键入开关电源：三相AC380V±10% 50Hz，功率1.5KW。
1、离心风机主要参数：风量2200 m3/h，风压1000 Pa，功率1.5KW。
2、部分抽吸排风罩，全透明有机玻璃材质；实验管路直徑Φ160mm。
3、毕托管流量计配斜管微压计测流速：量程-10-700pa。
4、24管斜管压差计测量圆柱体试件和机翼试件各点压力遍布，长短800mm,，带相对高度挪动尺。
5、实验风道，进风段和出风段选用304不锈钢材质，实验段选用全透明有机玻璃材质，实验段可转换安裝各种试件，彼此之间选用法兰螺母联接，便捷拆卸。
7、外形尺寸：1700×500×1700mm，外形为不锈钢可挪动支撑架，带双刹车轮。
