离心式风机性能实验台

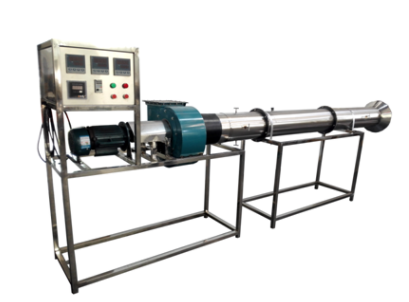

KCRG-25型离心式风机性能实验台

一、实验目地：

1、了解离心风机特性主要参数的转变规律性、测量方式。

2、了解风机特性测定设备的构造与基本上基本原理。

3、测定风机风量、风压、轴功率、制作出风机风量、风压、功率、效率曲线图。

二、关键配备：

集流器、节流阀门、整流器栅、检测风管、毕托管总流量及斜管微压计检测组，被测风机及电动机，测力矩重力感应器设备，测转速设备，万能数据信号键入巡检仪表明重力、溫度、转速，不锈钢支撑架及配电柜等。

三、技术性主要参数：

1、键入开关电源：三相AC380V±10% 50Hz，功率1.5KW。

2、离心风机主要参数：风量2000 m3/h，风压1000 Pa，功率1.5KW。

3、毕托管流量计配斜管微压计测流速：量程-10-700pa。

4、测力矩重力感应器设备，轮辐式称重传感器：量程0-20Kg。

5、实验风道选用304不锈钢材质，分成风口段，实验段，检测段等，之间选用法兰螺母联接，便捷拆卸。

6、溫度由高精度温度传感器测量，万能数据信号键入巡检仪相互配合高精度数字表明表，表明溫度、摩擦阻力、流速、功率、转速、扭矩等实验全部测量主要参数，手动式风门调整风量。

7、外形尺寸：3500×500×1200mm，外形为不锈钢可挪动支撑架，带双刹车轮。
