小型燃气锅炉热工性能实验装置

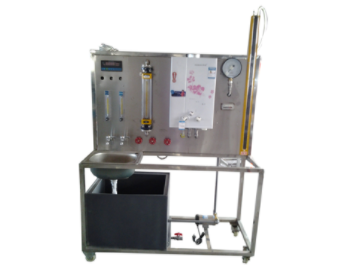

KCRG-48型小型燃气锅炉热工性能实验装置

一、实验目地：

1、 了解燃气锅炉的原理。

2、 检测小型燃气锅炉的热效率、热流量等热工特性。

二、关键配备：

 12Kw小型燃气锅炉、板式换热器、循环水泵、热电偶测温；干式燃气流量计、U型压力计、压力表、转子流量计、万能键入8点巡检仪、不锈钢台架等。

 可配套设施热值仪、烟气剖析等剖析仪（客户自备）。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率400W。

2、12Kw小型燃气锅炉，容积8L。

3、循环水泵主要参数：总流量：30L/min ，扬程：15m，功率：370W。

4、干式燃气流量计精度2.5%，额定总流量4m3/h ；±3000Pa U型压力计； 0.4级精密压力表量程0-0.25MPa； 40-400L/h转子流量计。

5、溫度测量：测量系统软件配备有智能化溫度操纵仪表（PID调整控温，精度 ±0.2℃），高精度PID调压 控制模块电源电路。万能键入8点巡检仪检验表明溫度。

6、外形尺寸：1800×500×1800mm，外形为不锈钢可挪动支撑架，带双刹车轮。
