工业锅炉演示装置

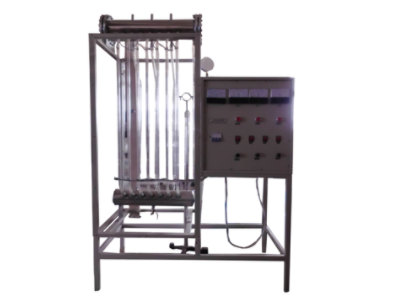

KCRG-47型工业锅炉（多管水循环）演示装置

一、实验目地：

 通过加温元器件的电压调整，演试锅炉水循环中升高管的倒流、降低管的气塞等状况，观查泡状、弹状和柱状等汽水流动性情况。

二、关键配备：

模拟工业生产锅炉上的上锅筒（可视）、下集箱，玻璃升高管、玻璃降低管，绕在玻璃升高管的电加热器，加温操纵电源开关组，集成化调压控制模块调整电流量电压，电流表，电压表，不锈钢支撑架等。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率3.0KW。

2、系统软件由五根石英玻璃升高管、三根石英玻璃降低管、一个上锅筒和一个下集箱所构成。

3、每根升高管都缠绕一根最大功率为500W的加温电热丝，通过相对应的电子调压器来调整键入电压。

4、外形尺寸：1100×500×1700mm，外形为不锈钢可挪动支撑架，带双刹车轮。
